Трубопровод гидравлического бака 13090844

Трубопровод гидравлического бака 13090844

← Трубопровод гидравлической системы 13090844 Соединения в гидравлической системе 13090844 →

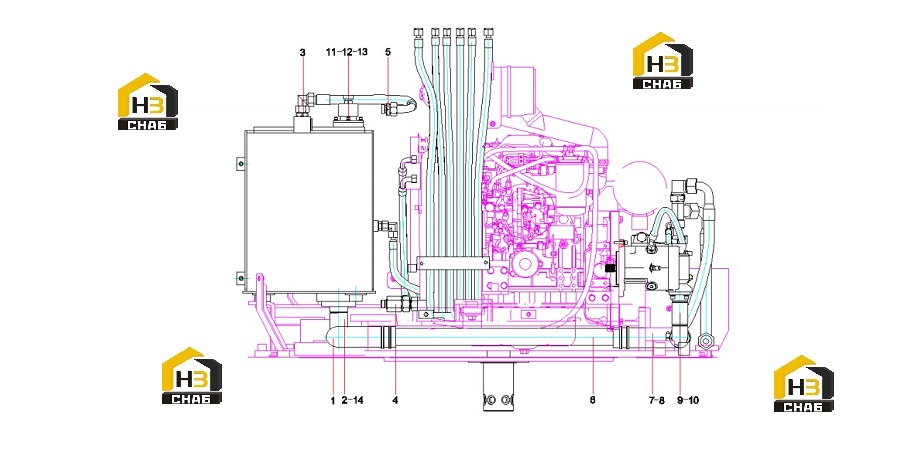

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Suction rubber hose
Каталожный номер:13070065
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Tube
Каталожный номер:13055445
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Connector
Каталожный номер:A820205000942
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:connector SY35C1Y3WU.1.2-13
Каталожный номер:13138665
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Connector
Каталожный номер:B210780000421
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Oil suction steel tube
Каталожный номер:13055623
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Suction hose
Каталожный номер:13069692
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Hoop 40-60JB8870
Каталожный номер:A210855000024
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Oil suction steel
Каталожный номер:13055507
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:O-ring 49.4x3.1JISB2401
Каталожный номер:A210608000077
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Breather valve
Каталожный номер:60237031
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Screw M6x16GB70.1
Каталожный номер:A210204000130
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Washer
Каталожный номер:24000632
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Screw M16x1.5GB6185.2 10
Каталожный номер:A210204000167
Комплект:4
Примечание:
