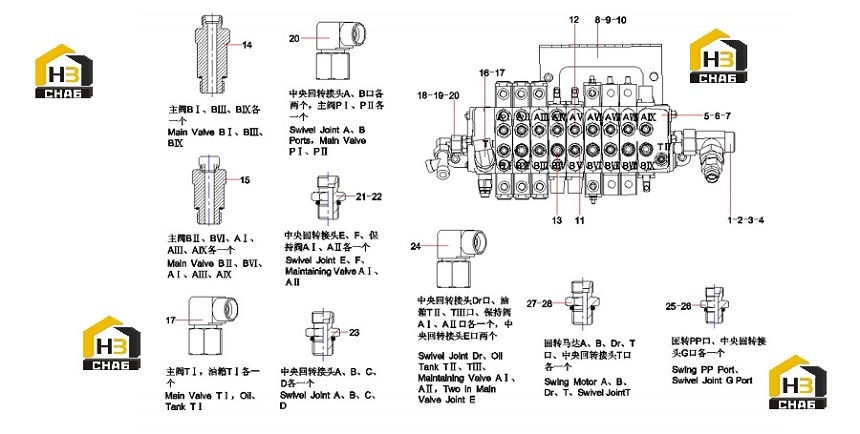

Соединения гидрораспределителя 13090844

← Соединения в гидравлической системе 13090844 Насос плунжерный 60166861 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:connectorSY35C1Y3WU.1.2-2

Каталожный номер:13138525

Комплект:1

Примечание:

№ на схеме:2

Наименование:Connector

Каталожный номер:B210780001382

Комплект:1

Примечание:

№ на схеме:3

Наименование:Joint

Каталожный номер:24004577

Комплект:1

Примечание:

№ на схеме:4

Наименование:Fitting, Adapter

Каталожный номер:B210780000070

Комплект:1

Примечание:

№ на схеме:5

Наименование:Multiple valve

Каталожный номер:60270131

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt M8x16GB5783 10.9

Каталожный номер:A210111000342

Комплект:4

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:24000633

Комплект:4

Примечание:

№ на схеме:8

Наименование:Valve seat

Каталожный номер:13065421

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt M10x20GB5783 10.9

Каталожный номер:A210111000012

Комплект:4

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:24000512

Комплект:4

Примечание:

№ на схеме:11

Наименование:ConnectorSY16C3K4W.1.2-10

Каталожный номер:12978969

Комплект:1

Примечание:

№ на схеме:12

Наименование:Connector

Каталожный номер:12978957

Комплект:1

Примечание:

№ на схеме:13

Наименование:Connector

Каталожный номер:13053029

Комплект:1

Примечание:

№ на схеме:14

Наименование:Connector

Каталожный номер:13053044

Комплект:3

Примечание:

№ на схеме:15

Наименование:Connector

Каталожный номер:13053059

Комплект:5

Примечание:

№ на схеме:16

Наименование:Fitting, Adapter

Каталожный номер:B210780000899

Комплект:1

Примечание:

№ на схеме:17

Наименование:Fitting, Elbow

Каталожный номер:B210780000028

Комплект:2

Примечание:

№ на схеме:18

Наименование:Connector

Каталожный номер:B210780000043

Комплект:1

Примечание:

№ на схеме:19

Наименование:Fitting, Tee

Каталожный номер:B210780000017

Комплект:1

Примечание:

№ на схеме:20

Наименование:Fitting, Elbow

Каталожный номер:B210780000025

Комплект:6

Примечание:

№ на схеме:21

Наименование:Connector

Каталожный номер:10541251

Комплект:4

Примечание:

№ на схеме:22

Наименование:O-ring

Каталожный номер:B230101000090

Комплект:6

Примечание:

№ на схеме:23

Наименование:Connector

Каталожный номер:A820205002535

Комплект:4

Примечание:

№ на схеме:24

Наименование:Fitting, Elbow

Каталожный номер:B210780000024

Комплект:7

Примечание:

№ на схеме:25

Наименование:Connector

Каталожный номер:A820205000844

Комплект:2

Примечание:

№ на схеме:26

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:2

Примечание:

№ на схеме:27

Наименование:Connector

Каталожный номер:A820205002389

Комплект:5

Примечание:

№ на схеме:28

Наименование:O-ring 13.8x2.4JISB2401

Каталожный номер:B230101000049

Комплект:5

Примечание:
