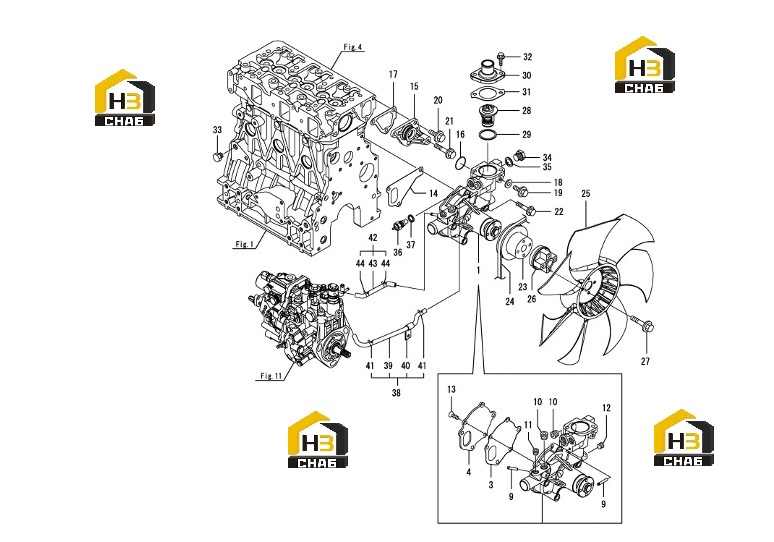

Система охлаждения двигателя 60292533

← Система подачи масла в двигатель 60292532 Насос топливный высокого давления 60292534 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:PUMP ASSY, WANTER

Каталожный номер:60292499

Комплект:1

Примечание:

№ на схеме:3

Наименование:GASKET, WATER PUMP

Каталожный номер:60276789

Комплект:1

Примечание:

№ на схеме:4

Наименование:PLATE

Каталожный номер:60276790

Комплект:1

Примечание:

№ на схеме:9

Наименование:JOINT, PIPE

Каталожный номер:60292500

Комплект:2

Примечание:

№ на схеме:10

Наименование:PLUG, R03

Каталожный номер:60276791

Комплект:2

Примечание:

№ на схеме:11

Наименование:PLUG, R02

Каталожный номер:60276792

Комплект:1

Примечание:

№ на схеме:12

Наименование:PLUG, R01

Каталожный номер:60276793

Комплект:1

Примечание:

№ на схеме:13

Наименование:SCREW M 6X 14

Каталожный номер:60276794

Комплект:3

Примечание:

№ на схеме:14

Наименование:GASKET, WATER PUMP

Каталожный номер:60276795

Комплект:1

Примечание:

№ на схеме:15

Наименование:JOINT

Каталожный номер:60276796

Комплект:1

Примечание:

№ на схеме:16

Наименование:O-RING, G30

Каталожный номер:60276797

Комплект:1

Примечание:

№ на схеме:17

Наименование:GASKET

Каталожный номер:60276798

Комплект:1

Примечание:

№ на схеме:18

Наименование:Washer,circular

Каталожный номер:60021115

Комплект:1

Примечание:

№ на схеме:19

Наименование:Bolt,mounting,oil sump

Каталожный номер:B229900006282

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bolt

Каталожный номер:60021042

Комплект:3

Примечание:

№ на схеме:21

Наименование:Bolt

Каталожный номер:60021049

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bolt

Каталожный номер:60021051

Комплект:3

Примечание:

№ на схеме:23

Наименование:V-PULLEY, D=110

Каталожный номер:60276802

Комплект:1

Примечание:

№ на схеме:24

Наименование:V-BELT, A38.5

Каталожный номер:60276803

Комплект:1

Примечание:

№ на схеме:25

Наименование:FAN, COOLING D380

Каталожный номер:60276804

Комплект:1

Примечание:

№ на схеме:26

Наименование:SPACER, FAN L38.5

Каталожный номер:60276805

Комплект:1

Примечание:

№ на схеме:27

Наименование:BOLT, M6X 50 PLATED

Каталожный номер:60292501

Комплект:4

Примечание:

№ на схеме:28

Наименование:THERMOSTAT, 71

Каталожный номер:60276807

Комплект:1

Примечание:

№ на схеме:29

Наименование:GASKET, THERMOSTAT

Каталожный номер:60276808

Комплект:1

Примечание:

№ на схеме:30

Наименование:COVER, THERMOSTAT

Каталожный номер:60276809

Комплект:1

Примечание:

№ на схеме:31

Наименование:GASKET

Каталожный номер:60276810

Комплект:1

Примечание:

№ на схеме:32

Наименование:Bolt

Каталожный номер:60021045

Комплект:2

Примечание:

№ на схеме:33

Наименование:Plug

Каталожный номер:60020910

Комплект:1

Примечание:

№ на схеме:34

Наименование:Plug

Каталожный номер:60020965

Комплект:1

Примечание:

№ на схеме:35

Наименование:Gasket

Каталожный номер:60020957

Комплект:1

Примечание:

№ на схеме:36

Наименование:Sensor,water temperature

Каталожный номер:60077854

Комплект:1

Примечание:

№ на схеме:37

Наименование:GASKET

Каталожный номер:60277304

Комплект:1

Примечание:

№ на схеме:38

Наименование:PIPE ASSY, WAT

Каталожный номер:60292502

Комплект:1

Примечание:

№ на схеме:39

Наименование:PIPE ASSY, WAT

Каталожный номер:60292503

Комплект:1

Примечание:

№ на схеме:40

Наименование:RETAINER, PIPE

Каталожный номер:60292504

Комплект:1

Примечание:

№ на схеме:41

Наименование:Clamp，tube

Каталожный номер:60020977

Комплект:2

Примечание:

№ на схеме:42

Наименование:PIPE ASSY, WAT

Каталожный номер:60292505

Комплект:1

Примечание:

№ на схеме:43

Наименование:PIPE ASSY, WAT

Каталожный номер:60292506

Комплект:1

Примечание:

№ на схеме:44

Наименование:Clamp,tube

Каталожный номер:60020977

Комплект:2

Примечание:
