Система электрическая 13097105

← Система электрическая экскаватора 13097105 Блок предохранителей 12824424 →

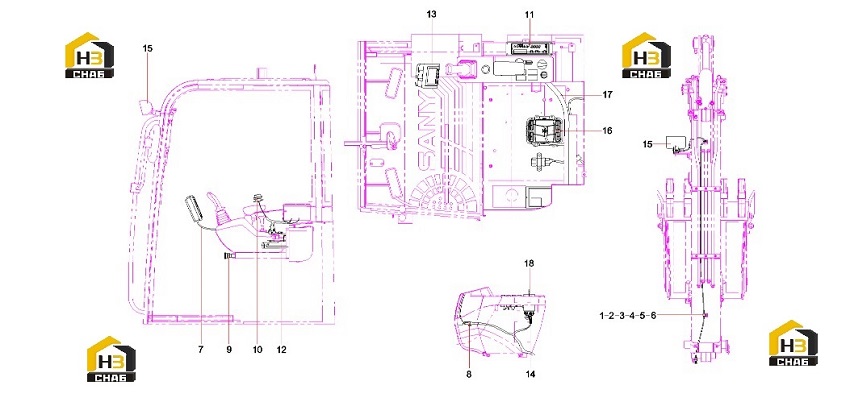

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M8x16GB5783 10.9

Каталожный номер:A210111000342

Комплект:2

Примечание:

№ на схеме:2

Наименование:Nut

Каталожный номер:23000169

Комплект:2

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:24000632

Комплект:2

Примечание:

№ на схеме:4

Наименование:Screw M6x45GB70.1

Каталожный номер:A210204000136

Комплект:1

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:24000637

Комплект:3

Примечание:

№ на схеме:6

Наименование:Bolt M10x20GB5783 10.9

Каталожный номер:A210111000012

Комплект:3

Примечание:

№ на схеме:7

Наименование:Harness of display

Каталожный номер:13071903

Комплект:1

Примечание:

№ на схеме:8

Наименование:Accessories, metal, fixed, plug-in

Каталожный номер:60041902

Комплект:1

Примечание:

№ на схеме:9

Наименование:Emergency stop switch

Каталожный номер:B240200000059

Комплект:1

Примечание:

№ на схеме:10

Наименование:Knob switch

Каталожный номер:60236996

Комплект:1

Примечание:

№ на схеме:11

Наименование:Radio

Каталожный номер:60047845

Комплект:1

Примечание:

№ на схеме:12

Наименование:Box, fuse

Каталожный номер:A241300000059

Комплект:1

Примечание:

№ на схеме:13

Наименование:Control display screen

Каталожный номер:60229721

Комплект:1

Примечание:

№ на схеме:14

Наименование:Control harness

Каталожный номер:13072754

Комплект:1

Примечание:

№ на схеме:15

Наименование:Working light

Каталожный номер:60218608

Комплект:2

Примечание:

№ на схеме:16

Наименование:Integrated box SY85C1K2S.5C.1.1

Каталожный номер:12824424

Комплект:1

Примечание:

№ на схеме:17

Наименование:Harness

Каталожный номер:13072603

Комплект:1

Примечание:

№ на схеме:18

Наименование:Ignition switch

Каталожный номер:60218598

Комплект:1

Примечание:
