Набор для эксплуатации 13097377

← Шильдики (часть2) 13219113 Кольца уплотнительные 13231104 →

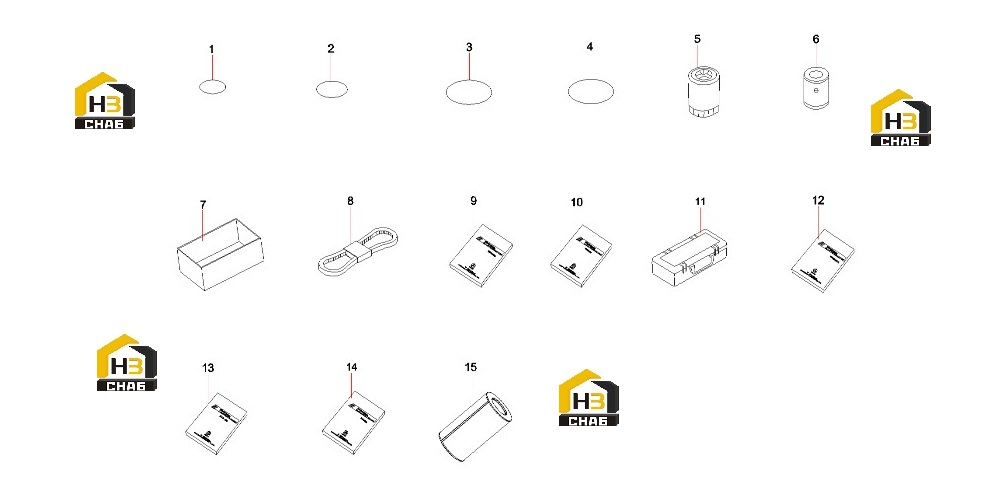

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:O-ring

Каталожный номер:A210608000086

Комплект:4

Примечание:

№ на схеме:2

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:8

Примечание:

№ на схеме:3

Наименование:Main pipeline O ring

Каталожный номер:13231104

Комплект:1

Примечание:

№ на схеме:4

Наименование:Undercarriage O ring

Каталожный номер:13231105

Комплект:1

Примечание:

№ на схеме:5

Наименование:Filter - Oil

Каталожный номер:B222100000686

Комплект:1

Примечание:

№ на схеме:6

Наименование:Filter - Diesel

Каталожный номер:B222100000685

Комплект:1

Примечание:

№ на схеме:7

Наименование:Attached tools

Каталожный номер:13229265

Комплект:1

Примечание:

№ на схеме:8

Наименование:V-belt

Каталожный номер:A230106000304

Комплект:1

Примечание:

№ на схеме:9

Наименование:Crawler Hydraulic Excavator SOM

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:10

Наименование:Book, parts

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:11

Наименование:Accessories Box

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:12

Наименование:Manual, operation and

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:13

Наименование:Brochure for No.1 Service Brand

Каталожный номер:-

Комплект:1

Примечание:Modification or other

№ на схеме:14

Наименование:Operation instruction

Каталожный номер:13106659

Комплект:1

Примечание:

№ на схеме:15

Наименование:Main cartridge,air filter

Каталожный номер:60123506

Комплект:1

Примечание:
