Капот 13088478

Капот 13088478

← Накладка правой двери 13088446 Крышка двигателя 13088507 →

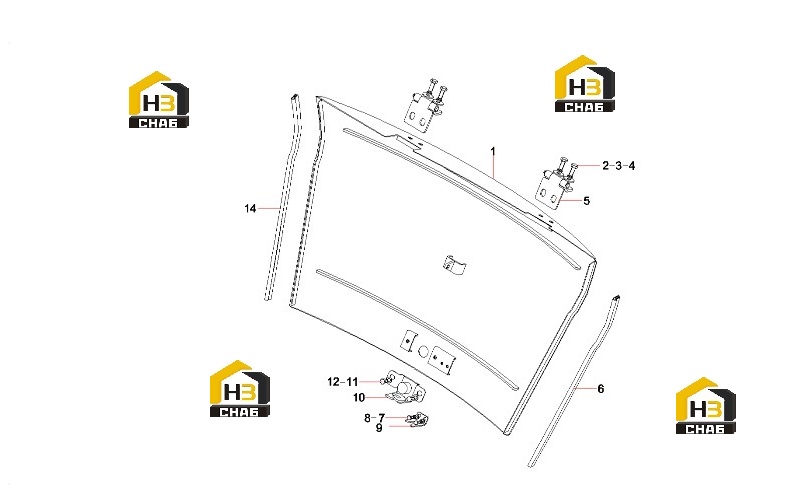

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Rear hood weldment
Каталожный номер:13088485
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bolt M10x25GB5783 10.9
Каталожный номер:A210111000197
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Washer
Каталожный номер:24000512
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Washer 10GB96.1
Каталожный номер:60060546
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Hinge of rear hood
Каталожный номер:13145932
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Left rubber strip
Каталожный номер:13088475
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Washer
Каталожный номер:24000632
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Bolt
Каталожный номер:A210111000079
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Limit mounting plate
Каталожный номер:13088477
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Bonnet Lock
Каталожный номер:60225215
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Bolt M8x16GB5783 10.9
Каталожный номер:A210111000342
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Washer
Каталожный номер:24000633
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Right rubber strip
Каталожный номер:13088476
Комплект:1
Примечание:
