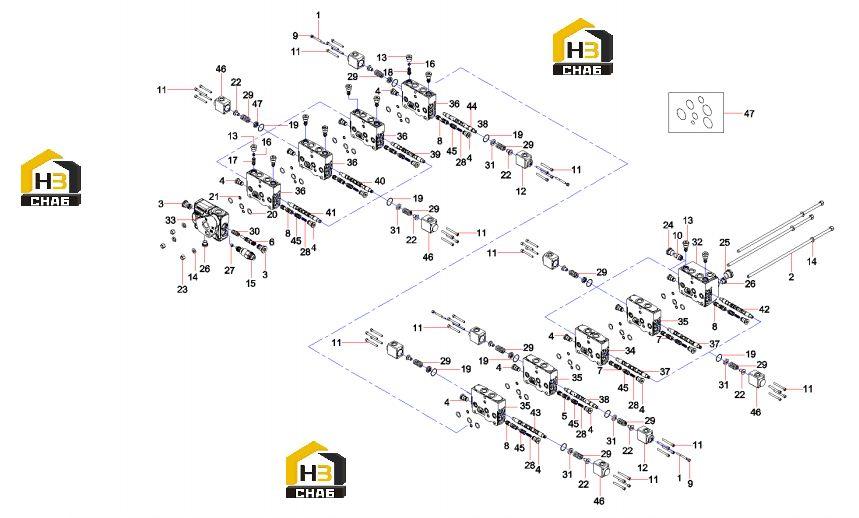

Составляющие гидрораспределителя 60270131

← Клапан удерживающий 60240905 Противовес 13057242 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Limit Screw

Каталожный номер:60295058

Комплект:4

Примечание:

№ на схеме:2

Наименование:blot

Каталожный номер:60258216

Комплект:3

Примечание:

№ на схеме:3

Наименование:plug

Каталожный номер:60258217

Комплект:2

Примечание:

№ на схеме:4

Наименование:plug

Каталожный номер:60258218

Комплект:18

Примечание:

№ на схеме:5

Наименование:spool

Каталожный номер:60258219

Комплект:1

Примечание:

№ на схеме:6

Наименование:Spool, valve

Каталожный номер:60171596

Комплект:1

Примечание:

№ на схеме:7

Наименование:SPOOL

Каталожный номер:60259208

Комплект:2

Примечание:

№ на схеме:8

Наименование:Spool, valve

Каталожный номер:60171594

Комплект:6

Примечание:

№ на схеме:9

Наименование:Fixed nut

Каталожный номер:60295059

Комплект:4

Примечание:

№ на схеме:10

Наименование:flush valve

Каталожный номер:60258222

Комплект:1

Примечание:

№ на схеме:11

Наименование:Screw M5x45GB70.1

Каталожный номер:A210204000122

Комплект:72

Примечание:

№ на схеме:12

Наименование:main valve end cover

Каталожный номер:60295025

Комплект:4

Примечание:

№ на схеме:13

Наименование:Plug

Каталожный номер:60171635

Комплект:10

Примечание:

№ на схеме:14

Наименование:washer

Каталожный номер:60258223

Комплект:6

Примечание:

№ на схеме:15

Наименование:relief valve

Каталожный номер:60258240

Комплект:1

Примечание:

№ на схеме:16

Наименование:spring

Каталожный номер:60258225

Комплект:10

Примечание:

№ на схеме:17

Наименование:Valve, relief

Каталожный номер:60171604

Комплект:8

Примечание:

№ на схеме:18

Наименование:Valve, relief

Каталожный номер:60171603

Комплект:2

Примечание:

№ на схеме:19

Наименование:O ring

Каталожный номер:60258226

Комплект:18

Примечание:

№ на схеме:20

Наименование:O-RING

Каталожный номер:60259209

Комплект:27

Примечание:

№ на схеме:21

Наименование:o-ring

Каталожный номер:60241989

Комплект:18

Примечание:

№ на схеме:22

Наименование:Seat, spring

Каталожный номер:60171627

Комплект:18

Примечание:

№ на схеме:23

Наименование:nut

Каталожный номер:60258227

Комплект:3

Примечание:

№ на схеме:24

Наименование:plug

Каталожный номер:60258228

Комплект:1

Примечание:

№ на схеме:25

Наименование:screw plug

Каталожный номер:60242337

Комплект:1

Примечание:

№ на схеме:26

Наименование:screw plug

Каталожный номер:60241985

Комплект:2

Примечание:

№ на схеме:27

Наименование:plug

Каталожный номер:60258229

Комплект:1

Примечание:

№ на схеме:28

Наименование:Spring

Каталожный номер:60171616

Комплект:9

Примечание:

№ на схеме:29

Наименование:spring

Каталожный номер:60258230

Комплект:18

Примечание:

№ на схеме:30

Наименование:SPRING

Каталожный номер:60259210

Комплект:1

Примечание:

№ на схеме:31

Наименование:Seat, spring

Каталожный номер:60171629

Комплект:18

Примечание:

№ на схеме:32

Наименование:OUTLET SECTION

Каталожный номер:60259211

Комплект:1

Примечание:

№ на схеме:33

Наименование:Body, valve

Каталожный номер:60171577

Комплект:1

Примечание:

№ на схеме:34

Наименование:Body, valve

Каталожный номер:60171576

Комплект:1

Примечание:

№ на схеме:35

Наименование:Body, valve

Каталожный номер:60171575

Комплект:3

Примечание:

№ на схеме:36

Наименование:Body, valve

Каталожный номер:60171574

Комплект:4

Примечание:

№ на схеме:37

Наименование:TRAVEL SPOOL

Каталожный номер:60259212

Комплект:2

Примечание:

№ на схеме:38

Наименование:Rotary Valve Spool

Каталожный номер:60295035

Комплект:1

Примечание:

№ на схеме:39

Наименование:BOOM SPOOL

Каталожный номер:60259214

Комплект:1

Примечание:

№ на схеме:40

Наименование:ARM SPOOL

Каталожный номер:60259215

Комплект:1

Примечание:

№ на схеме:41

Наименование:BUCKET SPOOL

Каталожный номер:60259216

Комплект:1

Примечание:

№ на схеме:42

Наименование:Blade Valve Spool

Каталожный номер:60295057

Комплект:1

Примечание:

№ на схеме:43

Наименование:pendulum Valve Spool

Каталожный номер:60295049

Комплект:1

Примечание:

№ на схеме:44

Наименование:Breaking Valve Spool

Каталожный номер:60295052

Комплект:1

Примечание:

№ на схеме:45

Наименование:Spool

Каталожный номер:60171585

Комплект:9

Примечание:

№ на схеме:46

Наименование:Cover, end

Каталожный номер:60171637

Комплект:14

Примечание:

№ на схеме:47

Наименование:Multi-way valve repairing kit

Каталожный номер:60248042

Комплект:1

Примечание:
