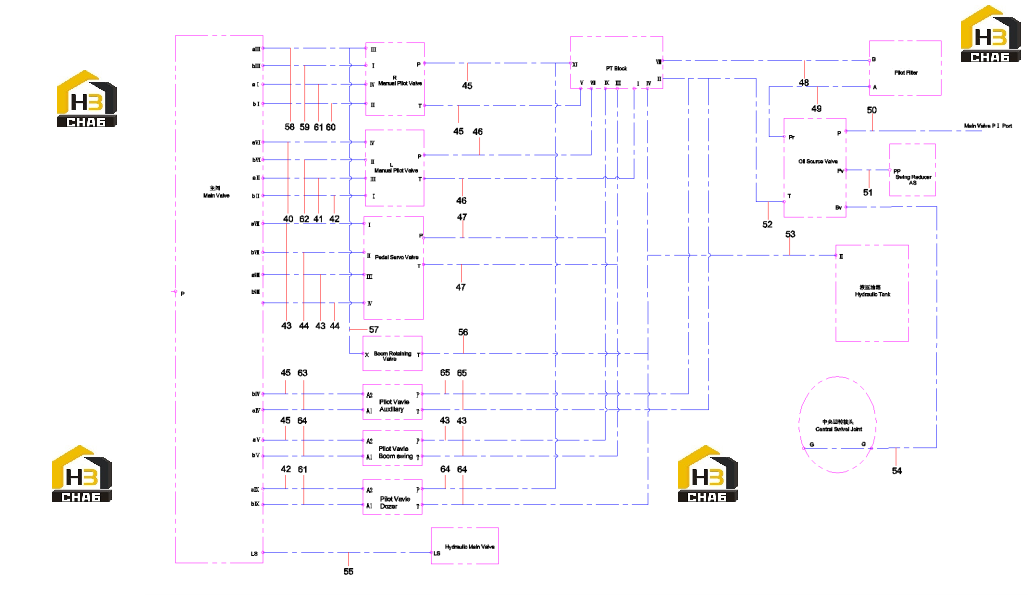

Схема гидравлической системы 13090819

← Рычаги управления гидравлической системой 13090819 Клапан снижения давления 60046293 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:40

Наименование:Hose

Каталожный номер:60120211

Комплект:1

Примечание:

№ на схеме:41

Наименование:Hose

Каталожный номер:60120215

Комплект:1

Примечание:

№ на схеме:42

Наименование:Hose

Каталожный номер:60120214

Комплект:2

Примечание:

№ на схеме:43

Наименование:Hose

Каталожный номер:60240240

Комплект:4

Примечание:

№ на схеме:44

Наименование:Hose

Каталожный номер:60240241

Комплект:2

Примечание:

№ на схеме:45

Наименование:Hose

Каталожный номер:60120208

Комплект:4

Примечание:

№ на схеме:46

Наименование:Hose

Каталожный номер:60240242

Комплект:2

Примечание:

№ на схеме:47

Наименование:RubberHose

Каталожный номер:60255796

Комплект:2

Примечание:

№ на схеме:48

Наименование:Hydraulic Hose Assembly

Каталожный номер:B230103001258

Комплект:1

Примечание:

№ на схеме:49

Наименование:Hose

Каталожный номер:A831213044000

Комплект:1

Примечание:

№ на схеме:50

Наименование:Hose,rubber

Каталожный номер:23000432

Комплект:1

Примечание:

№ на схеме:51

Наименование:Hose

Каталожный номер:B230103000995

Комплект:1

Примечание:

№ на схеме:52

Наименование:Hose

Каталожный номер:A831213065000

Комплект:1

Примечание:

№ на схеме:53

Наименование:Hose

Каталожный номер:B230103007522

Комплект:1

Примечание:

№ на схеме:54

Наименование:rubber hose

Каталожный номер:60242300

Комплект:1

Примечание:

№ на схеме:55

Наименование:Hose

Каталожный номер:60240245

Комплект:1

Примечание:

№ на схеме:56

Наименование:Hose,rubber

Каталожный номер:B230103007524

Комплект:1

Примечание:

№ на схеме:57

Наименование:Hose

Каталожный номер:60120216

Комплект:1

Примечание:

№ на схеме:58

Наименование:Hose

Каталожный номер:60120217

Комплект:1

Примечание:

№ на схеме:59

Наименование:Hose

Каталожный номер:60120220

Комплект:1

Примечание:

№ на схеме:60

Наименование:Hose

Каталожный номер:60169726

Комплект:1

Примечание:

№ на схеме:61

Наименование:Hose

Каталожный номер:60120221

Комплект:2

Примечание:

№ на схеме:62

Наименование:Hose

Каталожный номер:60120212

Комплект:1

Примечание:

№ на схеме:63

Наименование:Hose

Каталожный номер:60120222

Комплект:1

Примечание:

№ на схеме:64

Наименование:Hose,rubber

Каталожный номер:60120209

Комплект:3

Примечание:

№ на схеме:65

Наименование:Hose

Каталожный номер:60240239

Комплект:2

Примечание:
