Система топливная и дроссельная заслонка 13103250

Система топливная и дроссельная заслонка 13103250

← Радиатор 60233037 Бак топливный 13058441 →

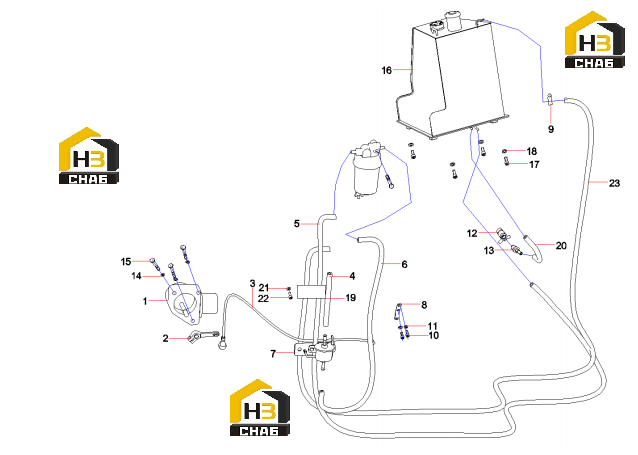

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Motor,throttle
Каталожный номер:60099069
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Arm, throttle motor
Каталожный номер:11626828
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:accelerator flexible shaft
Каталожный номер:60233775
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Oil-out pipe of pump
Каталожный номер:13057200
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Oil-out pipe of tank
Каталожный номер:13057189
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Oil-in-pipe of pump
Каталожный номер:13057198
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Throttle support
Каталожный номер:13055163
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:throttle connecting lever
Каталожный номер:13055142
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Hose ring hoop
Каталожный номер:21053360
Комплект:9
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Screw M6x16GB70.1
Каталожный номер:A210204000130
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Washer
Каталожный номер:60238783
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Valve
Каталожный номер:A229900000882
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Water_out_joint
Каталожный номер:13055186
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Washer
Каталожный номер:24000637
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Screw
Каталожный номер:A210204000357
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Fuel tank assembly
Каталожный номер:13058441
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Bolt M12x30GB578310.9
Каталожный номер:A210111000202
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Washer
Каталожный номер:24000639
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Clamp, harness
Каталожный номер:60149607
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:drainage tuble SY35C1Y3WU.1.3.4
Каталожный номер:13494001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Washer
Каталожный номер:24000632
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Screw M6x12GB70.1
Каталожный номер:A210204000129
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:OIL-OUT PIPE OF TANK
Каталожный номер:13519685
Комплект:1
Примечание:
