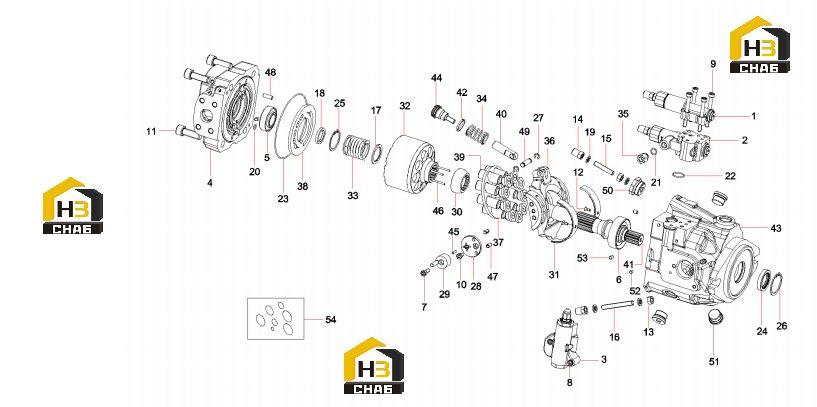

Насос гидравлический 60166861

← Соединения гидрораспределителя 13090844 Бак гидравлический 13060533 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pressure control valve

Каталожный номер:60171602

Комплект:1

Примечание:

№ на схеме:2

Наименование:FLOW COMPENSATOR MVP LS2

Каталожный номер:60249497

Комплект:1

Примечание:

№ на схеме:3

Наименование:TORQUE LIMITER PUMP MVP

Каталожный номер:60249498

Комплект:1

Примечание:

№ на схеме:4

Наименование:COVER MVP 48-LME/MC (1)

Каталожный номер:60249499

Комплект:1

Примечание:

№ на схеме:5

Наименование:ROLLER_BEARING_LM12749

Каталожный номер:60249500

Комплект:1

Примечание:

№ на схеме:6

Наименование:ROLLER_BEARING_322/28B

Каталожный номер:60249501

Комплект:1

Примечание:

№ на схеме:7

Наименование:Screw tcei

Каталожный номер:60247541

Комплект:1

Примечание:

№ на схеме:8

Наименование:Screw

Каталожный номер:60202268

Комплект:1

Примечание:

№ на схеме:9

Наименование:SCREW

Каталожный номер:60249213

Комплект:2

Примечание:

№ на схеме:10

Наименование:Screw tcei

Каталожный номер:60247543

Комплект:4

Примечание:

№ на схеме:11

Наименование:SCREW TCEI M12x35 UNI 593

Каталожный номер:60249502

Комплект:1

Примечание:

№ на схеме:12

Наименование:Screw tcei

Каталожный номер:60247545

Комплект:4

Примечание:

№ на схеме:13

Наименование:NUT M8 UNI 5588-A-TURNED

Каталожный номер:60249503

Комплект:2

Примечание:

№ на схеме:14

Наименование:Nut

Каталожный номер:60247547

Комплект:4

Примечание:

№ на схеме:15

Наименование:SCREW M8x40-5923-14.9 45H

Каталожный номер:60249504

Комплект:4

Примечание:

№ на схеме:16

Наименование:Screw tcei

Каталожный номер:60247548

Комплект:1

Примечание:

№ на схеме:17

Наименование:SHOULDER WASHER CYLINDER

Каталожный номер:60249505

Комплект:1

Примечание:

№ на схеме:18

Наименование:SHOULDER WASHER SHAFT

Каталожный номер:60249506

Комплект:1

Примечание:

№ на схеме:19

Наименование:Screw

Каталожный номер:60247552

Комплект:1

Примечание:

№ на схеме:20

Наименование:O-ring

Каталожный номер:60247553

Комплект:4

Примечание:

№ на схеме:21

Наименование:O-RING SEAL OR 2037 70GRA

Каталожный номер:60249507

Комплект:6

Примечание:

№ на схеме:22

Наименование:O-ring

Каталожный номер:60247554

Комплект:1

Примечание:

№ на схеме:23

Наименование:O RING SEAL PH 2-048 90 SH.A

Каталожный номер:60249508

Комплект:1

Примечание:

№ на схеме:24

Наименование:SHAFT SEAL BABSL 28X40X7

Каталожный номер:60249509

Комплект:1

Примечание:

№ на схеме:25

Наименование:RING 38 UNI 7437-DIN 472

Каталожный номер:60249510

Комплект:1

Примечание:

№ на схеме:26

Наименование:RING 40 UNI 7437-DIN 472

Каталожный номер:60249511

Комплект:1

Примечание:

№ на схеме:27

Наименование:Ring

Каталожный номер:60247558

Комплект:1

Примечание:

№ на схеме:28

Наименование:Drive torque limiter

Каталожный номер:60171666

Комплект:2

Примечание:

№ на схеме:29

Наименование:Device-driven

Каталожный номер:60171549

Комплект:1

Примечание:

№ на схеме:30

Наименование:SPLINED RING LVP 48

Каталожный номер:60249512

Комплект:1

Примечание:

№ на схеме:31

Наименование:SEMI-RING SWASH PLATE

Каталожный номер:60249513

Комплект:1

Примечание:

№ на схеме:32

Наименование:CYLINDERS BLOCK MVP 48

Каталожный номер:60249514

Комплект:2

Примечание:

№ на схеме:33

Наименование:PISTONS SPRING LVP 48

Каталожный номер:60249515

Комплект:1

Примечание:

№ на схеме:34

Наименование:COUNTERBALANCING SPRING

Каталожный номер:60249516

Комплект:1

Примечание:

№ на схеме:35

Наименование:Connector

Каталожный номер:60171650

Комплект:1

Примечание:

№ на схеме:36

Наименование:SWASH PLATE MVP 48 VRP NF

Каталожный номер:60249517

Комплект:1

Примечание:

№ на схеме:37

Наименование:PISTONS GUIDE PLATE MVP 48

Каталожный номер:60249518

Комплект:1

Примечание:

№ на схеме:38

Наименование:VALVE PLATE MVP 48 DX

Каталожный номер:60249519

Комплект:1

Примечание:

№ на схеме:39

Наименование:PISTON LVP 48 (ASSY)

Каталожный номер:60249520

Комплект:1

Примечание:

№ на схеме:40

Наименование:CONNECTION SHAFT MVP 48 (1)

Каталожный номер:60249521

Комплект:9

Примечание:

№ на схеме:41

Наименование:SHAFT MVP 48 VERSION 04

Каталожный номер:60249522

Комплект:1

Примечание:

№ на схеме:42

Наименование:Nut

Каталожный номер:60247571

Комплект:1

Примечание:

№ на схеме:43

Наименование:PUMP BODY MVP 48 VERS S5-

Каталожный номер:60249523

Комплект:1

Примечание:

№ на схеме:44

Наименование:PISTON MVP 48

Каталожный номер:60249524

Комплект:1

Примечание:

№ на схеме:45

Наименование:Dowel pin elastic

Каталожный номер:60247574

Комплект:1

Примечание:

№ на схеме:46

Наименование:DOWEL PIN CASEHARDENED

Каталожный номер:60249525

Комплект:1

Примечание:

№ на схеме:47

Наименование:Dowel pin elastic

Каталожный номер:60247576

Комплект:3

Примечание:

№ на схеме:48

Наименование:Dowel pin elastic

Каталожный номер:60247577

Комплект:2

Примечание:

№ на схеме:49

Наименование:Dowel pin elastic

Каталожный номер:60247578

Комплект:1

Примечание:

№ на схеме:50

Наименование:PLUG TE 3/4 GAS WITH OR PH 2

Каталожный номер:60249527

Комплект:1

Примечание:

№ на схеме:51

Наименование:Plug

Каталожный номер:60247580

Комплект:3

Примечание:

№ на схеме:52

Наименование:Plug

Каталожный номер:60247581

Комплект:1

Примечание:

№ на схеме:53

Наименование:Plug

Каталожный номер:60171632

Комплект:6

Примечание:

№ на схеме:54

Наименование:Plunger Pump Repair Kit

Каталожный номер:60248041

Комплект:1

Примечание:
