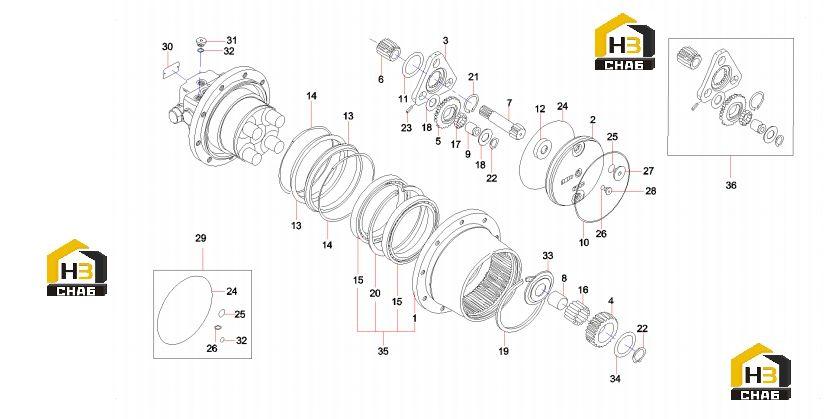

Комплектующие редуктора (часть 2) 60257715

← Винты регулировки редуктора 60257715 Каток гусеничный 12935633 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BODY

Каталожный номер:60257691

Комплект:1

Примечание:

№ на схеме:2

Наименование:COVER

Каталожный номер:60257692

Комплект:1

Примечание:

№ на схеме:3

Наименование:CARRIER 2

Каталожный номер:60257693

Комплект:1

Примечание:

№ на схеме:4

Наименование:B1 GEAR

Каталожный номер:60257694

Комплект:4

Примечание:

№ на схеме:5

Наименование:B2 GEAR

Каталожный номер:60257695

Комплект:3

Примечание:

№ на схеме:6

Наименование:S1 GEAR

Каталожный номер:60257696

Комплект:1

Примечание:

№ на схеме:7

Наименование:S2 GEAR

Каталожный номер:60257697

Комплект:1

Примечание:

№ на схеме:8

Наименование:RING

Каталожный номер:60257698

Комплект:4

Примечание:

№ на схеме:9

Наименование:B2 PIN

Каталожный номер:60257699

Комплект:3

Примечание:

№ на схеме:10

Наименование:O SNAP RING

Каталожный номер:60257700

Комплект:1

Примечание:

№ на схеме:11

Наименование:THRUST COLLAR

Каталожный номер:60257701

Комплект:1

Примечание:

№ на схеме:12

Наименование:SLIDE RING

Каталожный номер:60257702

Комплект:1

Примечание:

№ на схеме:13

Наименование:FLOATING SEAT

Каталожный номер:60257703

Комплект:2

Примечание:

№ на схеме:14

Наименование:O-ring

Каталожный номер:60257704

Комплект:2

Примечание:

№ на схеме:15

Наименование:BEARING

Каталожный номер:60257705

Комплект:2

Примечание:

№ на схеме:16

Наименование:NEEDLE

Каталожный номер:60257706

Комплект:96

Примечание:

№ на схеме:17

Наименование:NEEDLE

Каталожный номер:60257707

Комплект:72

Примечание:

№ на схеме:18

Наименование:TRUST WASHER

Каталожный номер:60257708

Комплект:6

Примечание:

№ на схеме:19

Наименование:SNAP RING

Каталожный номер:60257709

Комплект:1

Примечание:

№ на схеме:20

Наименование:SNAP RING

Каталожный номер:60257710

Комплект:1

Примечание:

№ на схеме:21

Наименование:SNAP RING

Каталожный номер:60257711

Комплект:1

Примечание:

№ на схеме:22

Наименование:SNAP RING

Каталожный номер:60257712

Комплект:7

Примечание:

№ на схеме:23

Наименование:SPRING PIN

Каталожный номер:60257713

Комплект:3

Примечание:

№ на схеме:24

Наименование:O-ring

Каталожный номер:60257714

Комплект:1

Примечание:

№ на схеме:25

Наименование:O-ring

Каталожный номер:60038799

Комплект:2

Примечание:

№ на схеме:26

Наименование:O-ring

Каталожный номер:60038808

Комплект:1

Примечание:

№ на схеме:27

Наименование:Plug

Каталожный номер:60164261

Комплект:2

Примечание:

№ на схеме:28

Наименование:Plug

Каталожный номер:60164263

Комплект:1

Примечание:

№ на схеме:29

Наименование:SEAL KIT(REDUCTION GEAR)

Каталожный номер:60259582

Комплект:1

Примечание:

№ на схеме:30

Наименование:NAME PLATE

Каталожный номер:60257716

Комплект:1

Примечание:

№ на схеме:31

Наименование:Plug

Каталожный номер:60164262

Комплект:1

Примечание:

№ на схеме:32

Наименование:O-ring

Каталожный номер:60038798

Комплект:1

Примечание:

№ на схеме:33

Наименование:TRUST WASHER

Каталожный номер:60257717

Комплект:4

Примечание:

№ на схеме:34

Наименование:TRUST WASHER

Каталожный номер:60257718

Комплект:4

Примечание:

№ на схеме:35

Наименование:BODY SUB ASSEMBLY

Каталожный номер:60257719

Комплект:1

Примечание:

№ на схеме:36

Наименование:CARRIER 2 SUB ASSEMBLY

Каталожный номер:60257720

Комплект:1

Примечание:
