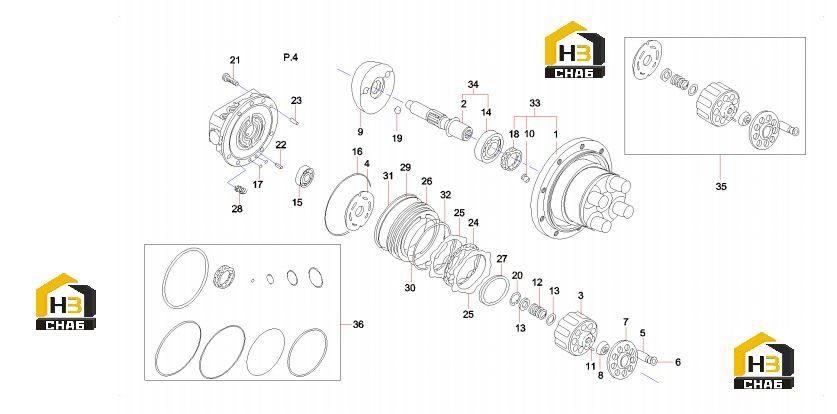

Комплектующие редуктора (часть 1) 60257715

← Редуктор 60167753 Винты регулировки редуктора 60257715 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BODY2

Каталожный номер:60257721

Комплект:1

Примечание:

№ на схеме:2

Наименование:SHAFT

Каталожный номер:60257722

Комплект:1

Примечание:

№ на схеме:3

Наименование:CYLINDER BARREL

Каталожный номер:60257723

Комплект:1

Примечание:

№ на схеме:4

Наименование:VALVE PLATE

Каталожный номер:60257724

Комплект:1

Примечание:

№ на схеме:5

Наименование:PISTON ASSY

Каталожный номер:60257725

Комплект:9

Примечание:

№ на схеме:6

Наименование:SHOE

Каталожный номер:60257726

Комплект:9

Примечание:

№ на схеме:7

Наименование:SHOE HOLDER

Каталожный номер:60257727

Комплект:1

Примечание:

№ на схеме:8

Наименование:BARREL HOLDER

Каталожный номер:60257728

Комплект:1

Примечание:

№ на схеме:9

Наименование:SWASH PLATE

Каталожный номер:60257729

Комплект:1

Примечание:

№ на схеме:10

Наименование:CONTROL PISTON

Каталожный номер:60257730

Комплект:1

Примечание:

№ на схеме:11

Наименование:PIN

Каталожный номер:60257731

Комплект:3

Примечание:

№ на схеме:12

Наименование:SPRING C

Каталожный номер:60257732

Комплект:1

Примечание:

№ на схеме:13

Наименование:RETAINER

Каталожный номер:60257733

Комплект:2

Примечание:

№ на схеме:14

Наименование:BEARING

Каталожный номер:60257734

Комплект:2

Примечание:

№ на схеме:15

Наименование:BEARING

Каталожный номер:60257735

Комплект:1

Примечание:

№ на схеме:16

Наименование:O-ring

Каталожный номер:60164378

Комплект:1

Примечание:

№ на схеме:17

Наименование:O-ring

Каталожный номер:60091798

Комплект:2

Примечание:

№ на схеме:18

Наименование:OIL SEAL

Каталожный номер:60257736

Комплект:1

Примечание:

№ на схеме:19

Наименование:Ball, steel

Каталожный номер:60164159

Комплект:2

Примечание:

№ на схеме:20

Наименование:SNAP RING

Каталожный номер:60257737

Комплект:1

Примечание:

№ на схеме:21

Наименование:Screw

Каталожный номер:60164376

Комплект:7

Примечание:

№ на схеме:22

Наименование:SPRING PIN

Каталожный номер:60257738

Комплект:1

Примечание:

№ на схеме:23

Наименование:PIN

Каталожный номер:60257739

Комплект:1

Примечание:

№ на схеме:24

Наименование:DISK PLATE

Каталожный номер:60257740

Комплект:1

Примечание:

№ на схеме:25

Наименование:STEEL PLATE

Каталожный номер:60257741

Комплект:2

Примечание:

№ на схеме:26

Наименование:BARAKE PISTON

Каталожный номер:60257742

Комплект:1

Примечание:

№ на схеме:27

Наименование:BARAKE SPACER

Каталожный номер:60257743

Комплект:1

Примечание:

№ на схеме:28

Наименование:SPRING B

Каталожный номер:60257744

Комплект:10

Примечание:

№ на схеме:29

Наименование:O RING

Каталожный номер:60257745

Комплект:1

Примечание:

№ на схеме:30

Наименование:O RING

Каталожный номер:60257746

Комплект:1

Примечание:

№ на схеме:31

Наименование:BACK UP RING

Каталожный номер:60257747

Комплект:1

Примечание:

№ на схеме:32

Наименование:BACK UP RING

Каталожный номер:60257748

Комплект:1

Примечание:

№ на схеме:33

Наименование:BODY 2 SUB ASSY

Каталожный номер:60257770

Комплект:1

Примечание:

№ на схеме:34

Наименование:SHAFT SUB ASSY

Каталожный номер:60259580

Комплект:1

Примечание:

№ на схеме:35

Наименование:CYLINDER BARREL SUB ASSY

Каталожный номер:60259581

Комплект:1

Примечание:

№ на схеме:36

Наименование:SEAL KIT

Каталожный номер:60257771

Комплект:1

Примечание:
