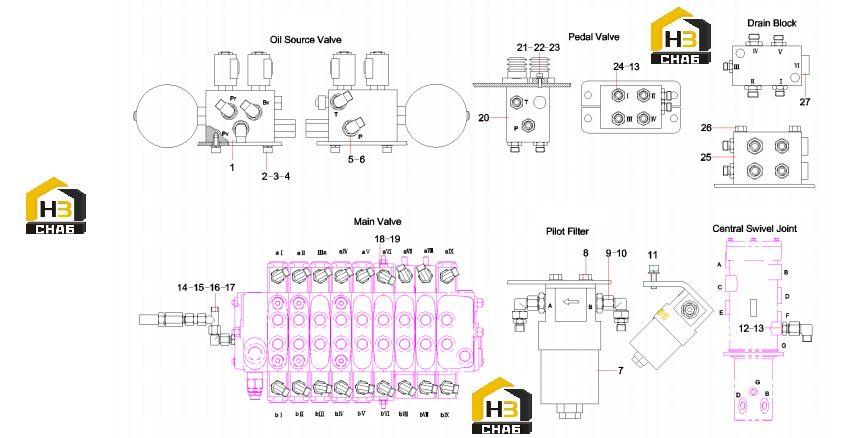

Комплектующие гидрораспределителя 13090819

← Накладка передней части кабины 13088507 Рычаги управления гидравлической системой 13090819 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Valve,pressure reducing

Каталожный номер:60046293

Комплект:1

Примечание:

№ на схеме:2

Наименование:Screw

Каталожный номер:A210204000147

Комплект:2

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:24000511

Комплект:8

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:24000633

Комплект:8

Примечание:

№ на схеме:5

Наименование:Connector, pipe

Каталожный номер:B210780000176

Комплект:10

Примечание:

№ на схеме:6

Наименование:Connector, pipe

Каталожный номер:B210780000418

Комплект:9

Примечание:

№ на схеме:7

Наименование:Filter, oil

Каталожный номер:B229900000063

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt M8x20GB5783 10.9

Каталожный номер:A210111000343

Комплект:2

Примечание:

№ на схеме:9

Наименование:Elbow

Каталожный номер:B210780000024

Комплект:2

Примечание:

№ на схеме:10

Наименование:Connector, pipe

Каталожный номер:B210780000827

Комплект:2

Примечание:

№ на схеме:11

Наименование:Transitional Plate

Каталожный номер:13426234

Комплект:1

Примечание:

№ на схеме:12

Наименование:Connector

Каталожный номер:A820205000844

Комплект:2

Примечание:

№ на схеме:13

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:8

Примечание:

№ на схеме:14

Наименование:Connector, pipe

Каталожный номер:B210780000170

Комплект:2

Примечание:

№ на схеме:15

Наименование:Connector, pipe

Каталожный номер:B210780001045

Комплект:1

Примечание:

№ на схеме:16

Наименование:Coupler, sensor, negative flow

Каталожный номер:A820205001061

Комплект:1

Примечание:

№ на схеме:17

Наименование:Sensor, pressure

Каталожный номер:60114799

Комплект:1

Примечание:

№ на схеме:18

Наименование:Joint, pipe

Каталожный номер:B210780000823

Комплект:30

Примечание:

№ на схеме:19

Наименование:Joint, pipe

Каталожный номер:23904681

Комплект:13

Примечание:

№ на схеме:20

Наименование:Valve, pilot, travel

Каталожный номер:60129665

Комплект:1

Примечание:

№ на схеме:21

Наименование:Screw M10x20GB70.1

Каталожный номер:A210204000196

Комплект:4

Примечание:

№ на схеме:22

Наименование:Washer

Каталожный номер:24000512

Комплект:4

Примечание:

№ на схеме:23

Наименование:Washer

Каталожный номер:24000637

Комплект:4

Примечание:

№ на схеме:24

Наименование:Fitting, pipe

Каталожный номер:21011540

Комплект:6

Примечание:

№ на схеме:25

Наименование:Block, PT

Каталожный номер:12053111

Комплект:1

Примечание:

№ на схеме:26

Наименование:Bolt M8x65GB5782

Каталожный номер:A210110000306

Комплект:2

Примечание:

№ на схеме:27

Наименование:Plug, screw

Каталожный номер:B210780000164

Комплект:3

Примечание:
