Каркас кабины 13088187

Каркас кабины 13088187

← Накладка левой двери 13088416 Накладка правой двери 13088446 →

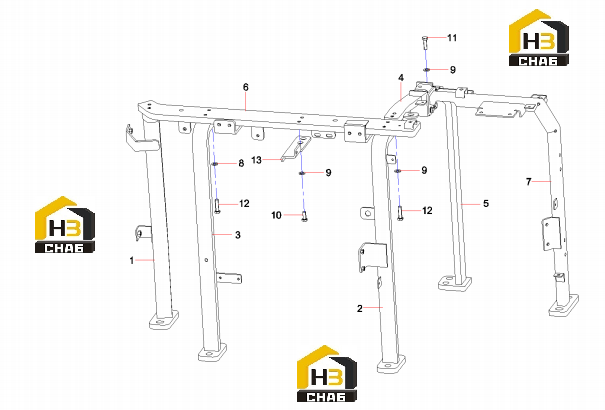

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Left-hand pillar component
Каталожный номер:13088194
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Right rear pillar component
Каталожный номер:13088199
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Left rear pillar component
Каталожный номер:13088206
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Right up beam assembly
Каталожный номер:13088210
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Righr front pillar
Каталожный номер:13088213
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Bridging beam component
Каталожный номер:13088219
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Right-hand pillar component
Каталожный номер:13088229
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Washer 10GB96.1
Каталожный номер:A210404000003
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Washer 10GB97.1
Каталожный номер:A210405000011
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Bolt M10x25GB5783
Каталожный номер:A210111000018
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Bolt M10x35GB5783
Каталожный номер:A210111000025
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Bolt
Каталожный номер:A210111000027
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Gas spring bracket
Каталожный номер:13149221
Комплект:1
Примечание:
