Гидроклапан 13063324

← Система отвала 13094106 Соединения бортовых редукторов 13063324 →

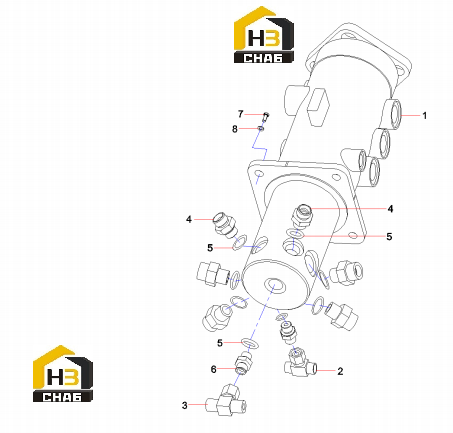

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:centerswiveljoint

Каталожный номер:60167638

Комплект:1

Примечание:

№ на схеме:2

Наименование:Connector, pipe

Каталожный номер:B210780000172

Комплект:1

Примечание:

№ на схеме:3

Наименование:Connector, pipe

Каталожный номер:B210780000631

Комплект:1

Примечание:

№ на схеме:4

Наименование:Connector

Каталожный номер:A820205002389

Комплект:2

Примечание:

№ на схеме:5

Наименование:O-ring 13.8x2.4JISB2401

Каталожный номер:B230101000049

Комплект:4

Примечание:

№ на схеме:6

Наименование:Joint

Каталожный номер:11287446

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt M10x25GB5783 10.9

Каталожный номер:A210111000197

Комплект:4

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:24000637

Комплект:4

Примечание:
