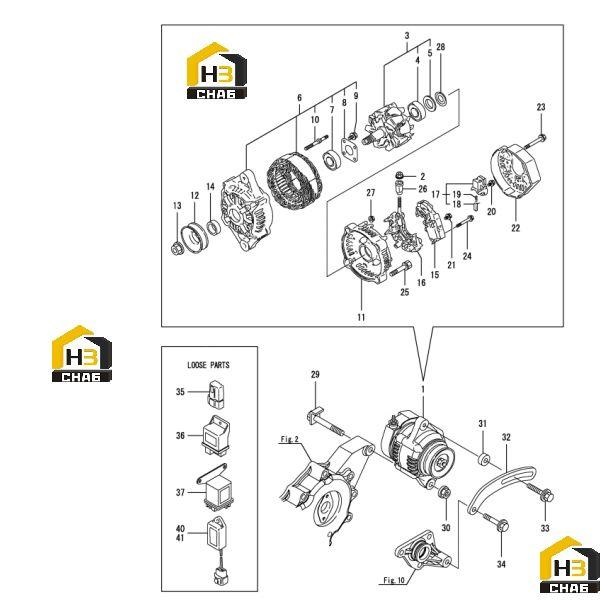

Генератор 60292538

← Стартер 60277146 Пластины уплотнительные кабины 13097119 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Alternator

Каталожный номер:B221000000134

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cap,screw

Каталожный номер:60021014

Комплект:1

Примечание:

№ на схеме:3

Наименование:Rotor GP

Каталожный номер:B290000001362

Комплект:1

Примечание:

№ на схеме:4

Наименование:BEARING, BALL

Каталожный номер:60276947

Комплект:1

Примечание:

№ на схеме:5

Наименование:Cap,bearing

Каталожный номер:60021122

Комплект:1

Примечание:

№ на схеме:6

Наименование:Frame GP

Каталожный номер:60020989

Комплект:1

Примечание:

№ на схеме:7

Наименование:BALL BEARING

Каталожный номер:60020925

Комплект:1

Примечание:

№ на схеме:8

Наименование:Plate

Каталожный номер:60020876

Комплект:1

Примечание:

№ на схеме:9

Наименование:Screw

Каталожный номер:60021009

Комплект:4

Примечание:

№ на схеме:10

Наименование:Bolt,double-ended

Каталожный номер:60021091

Комплект:2

Примечание:

№ на схеме:11

Наименование:Frame GP,engine rack,rear

Каталожный номер:60020984

Комплект:1

Примечание:

№ на схеме:12

Наименование:Pulley

Каталожный номер:60020943

Комплект:1

Примечание:

№ на схеме:13

Наименование:Nut

Каталожный номер:60021015

Комплект:1

Примечание:

№ на схеме:14

Наименование:Collar,shaft

Каталожный номер:60021124

Комплект:1

Примечание:

№ на схеме:15

Наименование:REGULATOR ASSY

Каталожный номер:60021160

Комплект:1

Примечание:

№ на схеме:16

Наименование:HOLDER

Каталожный номер:60021126

Комплект:1

Примечание:

№ на схеме:17

Наименование:HOLDER, BRUSH

Каталожный номер:60276960

Комплект:1

Примечание:

№ на схеме:18

Наименование:BRUSH ASSY

Каталожный номер:60021169

Комплект:2

Примечание:

№ на схеме:19

Наименование:Spring

Каталожный номер:60020945

Комплект:2

Примечание:

№ на схеме:20

Наименование:Screw

Каталожный номер:60021010

Комплект:6

Примечание:

№ на схеме:21

Наименование:Screw

Каталожный номер:60021011

Комплект:1

Примечание:

№ на схеме:22

Наименование:COVER

Каталожный номер:60292525

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bolt

Каталожный номер:60021023

Комплект:3

Примечание:

№ на схеме:24

Наименование:Screw

Каталожный номер:60021012

Комплект:2

Примечание:

№ на схеме:25

Наименование:Bolt

Каталожный номер:60021024

Комплект:2

Примечание:

№ на схеме:26

Наименование:Sleeve,insulating

Каталожный номер:60021005

Комплект:1

Примечание:

№ на схеме:27

Наименование:Nut

Каталожный номер:60021016

Комплект:2

Примечание:

№ на схеме:28

Наименование:THRUST WASHER

Каталожный номер:60021120

Комплект:1

Примечание:

№ на схеме:29

Наименование:BOLT, M10X80

Каталожный номер:60277115

Комплект:1

Примечание:

№ на схеме:30

Наименование:Nut

Каталожный номер:60021020

Комплект:1

Примечание:

№ на схеме:31

Наименование:SPACER, GENERATOR

Каталожный номер:60277116

Комплект:1

Примечание:

№ на схеме:32

Наименование:ADJUSTER

Каталожный номер:60277117

Комплект:1

Примечание:

№ на схеме:33

Наименование:BOLT, ADJUSTER L=50

Каталожный номер:60277118

Комплект:1

Примечание:

№ на схеме:34

Наименование:Bolt

Каталожный номер:60021049

Комплект:1

Примечание:

№ на схеме:35

Наименование:DIODE

Каталожный номер:60292526

Комплект:1

Примечание:

№ на схеме:36

Наименование:Relay,safety

Каталожный номер:B240700000494

Комплект:1

Примечание:

№ на схеме:37

Наименование:RELAY ASSY, GLOW

Каталожный номер:60277357

Комплект:2

Примечание:

№ на схеме:40

Наименование:TIMER

Каталожный номер:60020883

Комплект:1

Примечание:

№ на схеме:41

Наименование:Timer,electromagnetic

Каталожный номер:B250210000007

Комплект:1

Примечание:
