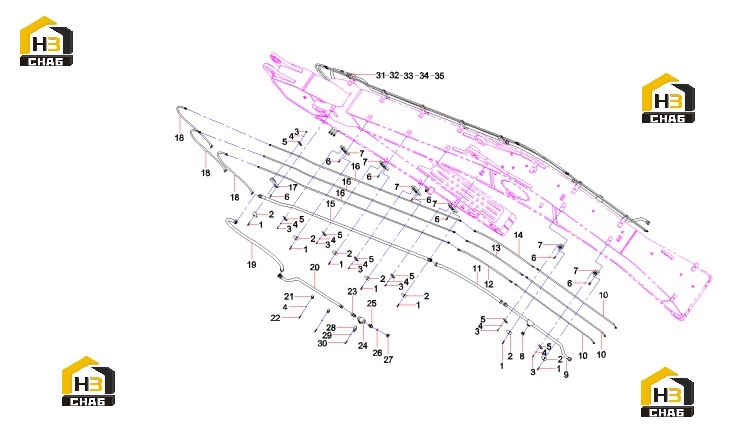

Трубопровод стрелы 12943093 (часть 1)

← Трубопровод гидравлический 12941433 (часть 2) Трубопровод стрелы 12943093 (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Screw M12x50 GB70.1 12.9

Каталожный номер:A210204000351

Комплект:14

Примечание:

№ на схеме:2

Наименование:Clamp, pipe

Каталожный номер:11881917

Комплект:14

Примечание:

№ на схеме:3

Наименование:Screw M10x30 GB70.1 10.9

Каталожный номер:A210204000354

Комплект:31

Примечание:

№ на схеме:4

Наименование:Washer 10 GB93

Каталожный номер:A210401000001

Комплект:40

Примечание:

№ на схеме:5

Наименование:Clamp,pipe,upper

Каталожный номер:10806840

Комплект:10

Примечание:

№ на схеме:6

Наименование:Screw M14x35 GB70.1 10.9

Каталожный номер:A210204000466

Комплект:28

Примечание:

№ на схеме:7

Наименование:Clamp SY220A.10H.5

Каталожный номер:12679037

Комплект:6

Примечание:

№ на схеме:8

Наименование:Plug

Каталожный номер:A229900002384

Комплект:2

Примечание:

№ на схеме:9

Наименование:Steel Pipe

Каталожный номер:12941917

Комплект:1

Примечание:

№ на схеме:10

Наименование:steel pipe

Каталожный номер:12942026

Комплект:5

Примечание:

№ на схеме:11

Наименование:Rubber Hose

Каталожный номер:60210013

Комплект:2

Примечание:

№ на схеме:12

Наименование:Hose, rubber

Каталожный номер:B230103000310

Комплект:2

Примечание:

№ на схеме:13

Наименование:Hose, rubber

Каталожный номер:B230103000312

Комплект:2

Примечание:

№ на схеме:14

Наименование:Hose, rubber

Каталожный номер:21018229

Комплект:1

Примечание:

№ на схеме:15

Наименование:Front Pipe SY335C9I4K.9B.2A.4

Каталожный номер:12942028

Комплект:2

Примечание:

№ на схеме:16

Наименование:Steel Pipe

Каталожный номер:12942030

Комплект:5

Примечание:

№ на схеме:17

Наименование:Pipe Clamp SY335C9I4K.9B.2A.11

Каталожный номер:12942020

Комплект:1

Примечание:

№ на схеме:18

Наименование:Rubber Hose

Каталожный номер:60222647

Комплект:5

Примечание:

№ на схеме:19

Наименование:Hose, rubber

Каталожный номер:B230103004763

Комплект:2

Примечание:

№ на схеме:20

Наименование:steel tube

Каталожный номер:12427312

Комплект:1

Примечание:

№ на схеме:21

Наименование:Clamp

Каталожный номер:A820101219653

Комплект:4

Примечание:

№ на схеме:22

Наименование:Screw M10x50 GB70.1 10.9

Каталожный номер:A210204000356

Комплект:8

Примечание:

№ на схеме:23

Наименование:Connector, pipe

Каталожный номер:B210780001703

Комплект:2

Примечание:

№ на схеме:24

Наименование:ball valve

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:25

Наименование:Connector, pipe

Каталожный номер:24001376

Комплект:2

Примечание:

№ на схеме:26

Наименование:O-ring 28.7x3.5JISB2401

Каталожный номер:B230101000050

Комплект:2

Примечание:

№ на схеме:27

Наименование:Plug, pipe

Каталожный номер:A229900002390

Комплект:2

Примечание:

№ на схеме:28

Наименование:Clamp

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:29

Наименование:Washer 12 GB93

Каталожный номер:A210401000002

Комплект:4

Примечание:

№ на схеме:30

Наименование:Screw M12x70 GB70.1 10.9

Каталожный номер:A210204000362

Комплект:4

Примечание:

№ на схеме:31

Наименование:Clamp, harness

Каталожный номер:60149606

Комплект:3

Примечание:

№ на схеме:32

Наименование:Clamp, harness

Каталожный номер:60086357

Комплект:1

Примечание:

№ на схеме:33

Наименование:Bolt M10x25 GB5783 10.9

Каталожный номер:A210111000197

Комплект:2

Примечание:

№ на схеме:34

Наименование:Washer 10 GB97.1

Каталожный номер:24000637

Комплект:4

Примечание:

№ на схеме:35

Наименование:Nut M10 GB6170

Каталожный номер:A210307000017

Комплект:2

Примечание:
