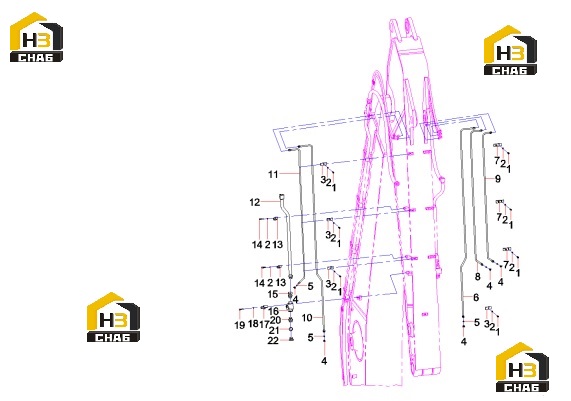

Трубопровод рукояти 12943093

← Трубопровод стрелы 12943093 (часть 2) Кольца уплотнительные и фильтры 11715870 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Screw M10x30 GB70.1 10.9

Каталожный номер:A210204000354

Комплект:31

Примечание:

№ на схеме:2

Наименование:Washer 10 GB93

Каталожный номер:A210401000001

Комплект:40

Примечание:

№ на схеме:3

Наименование:Tube clamp

Каталожный номер:12942739

Комплект:11

Примечание:

№ на схеме:4

Наименование:Plug

Каталожный номер:A820205000947

Комплект:5

Примечание:

№ на схеме:5

Наименование:O-ring 13.8x2.4JISB2401

Каталожный номер:B230101000049

Комплект:5

Примечание:

№ на схеме:6

Наименование:Steel Pipe

Каталожный номер:12942032

Комплект:1

Примечание:

№ на схеме:7

Наименование:Clamp,pipe,upper

Каталожный номер:10806840

Комплект:10

Примечание:

№ на схеме:8

Наименование:Steel Pipe

Каталожный номер:12942036

Комплект:1

Примечание:

№ на схеме:9

Наименование:Steel Pipe

Каталожный номер:12942038

Комплект:1

Примечание:

№ на схеме:10

Наименование:Steel Pipe

Каталожный номер:12942034

Комплект:1

Примечание:

№ на схеме:11

Наименование:Steel Pipe

Каталожный номер:12942018

Комплект:1

Примечание:

№ на схеме:12

Наименование:steel tube

Каталожный номер:12427311

Комплект:1

Примечание:

№ на схеме:13

Наименование:Clamp

Каталожный номер:A820101219653

Комплект:4

Примечание:

№ на схеме:14

Наименование:Screw M10x50 GB70.1 10.9

Каталожный номер:A210204000356

Комплект:8

Примечание:

№ на схеме:15

Наименование:Connector, pipe

Каталожный номер:B210780001703

Комплект:2

Примечание:

№ на схеме:16

Наименование:ball valve

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:17

Наименование:Clamp

Каталожный номер:-

Комплект:2

Примечание:Modification or other

№ на схеме:18

Наименование:Washer 12 GB93

Каталожный номер:A210401000002

Комплект:4

Примечание:

№ на схеме:19

Наименование:Screw M12x70 GB70.1 10.9

Каталожный номер:A210204000362

Комплект:4

Примечание:

№ на схеме:20

Наименование:Connector, pipe

Каталожный номер:24001376

Комплект:2

Примечание:

№ на схеме:21

Наименование:O-ring 28.7x3.5JISB2401

Каталожный номер:B230101000050

Комплект:2

Примечание:

№ на схеме:22

Наименование:Plug, pipe

Каталожный номер:A229900002390

Комплект:2

Примечание:
