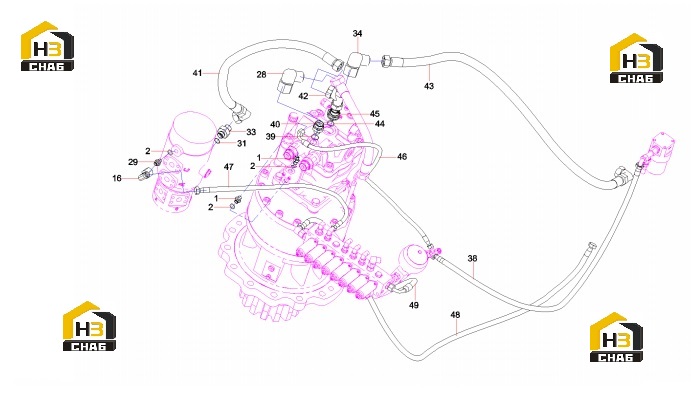

Трубопровод электромагнитного клапана 12942069 (часть 1)

← Соединители электромагнитного клапана 12942069 Трубопровод электромагнитного клапана 12942069 (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Connector

Каталожный номер:A820205000940

Комплект:6

Примечание:

№ на схеме:2

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:9

Примечание:

№ на схеме:16

Наименование:Connector, pipe

Каталожный номер:B210780000418

Комплект:3

Примечание:

№ на схеме:28

Наименование:Connector, pipe

Каталожный номер:B210780000028

Комплект:2

Примечание:

№ на схеме:29

Наименование:Connector

Каталожный номер:A820205000839

Комплект:4

Примечание:

№ на схеме:31

Наименование:O-ring

Каталожный номер:A229900001581

Комплект:2

Примечание:

№ на схеме:33

Наименование:Connector

Каталожный номер:A820205000836

Комплект:2

Примечание:

№ на схеме:34

Наименование:Connector, pipe

Каталожный номер:B210780001310

Комплект:2

Примечание:

№ на схеме:38

Наименование:Hose, rubber

Каталожный номер:B230103005739

Комплект:1

Примечание:

№ на схеме:39

Наименование:O-ring 28.7x3.5JISB2401

Каталожный номер:B230101000050

Комплект:1

Примечание:

№ на схеме:40

Наименование:Connector

Каталожный номер:A820205000945

Комплект:1

Примечание:

№ на схеме:41

Наименование:Hose,rubber

Каталожный номер:B230103002135

Комплект:1

Примечание:

№ на схеме:42

Наименование:Connector, pipe

Каталожный номер:B210780001007

Комплект:1

Примечание:

№ на схеме:43

Наименование:Hose, rubber

Каталожный номер:B230103000975

Комплект:1

Примечание:

№ на схеме:44

Наименование:O-ring 17.8x2.4JISB2401

Каталожный номер:B230101000090

Комплект:1

Примечание:

№ на схеме:45

Наименование:Connector

Каталожный номер:A820205000962

Комплект:1

Примечание:

№ на схеме:46

Наименование:Hydraulic Hose Assembly

Каталожный номер:B230103001258

Комплект:1

Примечание:

№ на схеме:47

Наименование:Hose,rubber

Каталожный номер:B230103000871

Комплект:1

Примечание:

№ на схеме:48

Наименование:Hose

Каталожный номер:B230103002712

Комплект:1

Примечание:

№ на схеме:49

Наименование:Hose

Каталожный номер:B230103002657

Комплект:1

Примечание:
