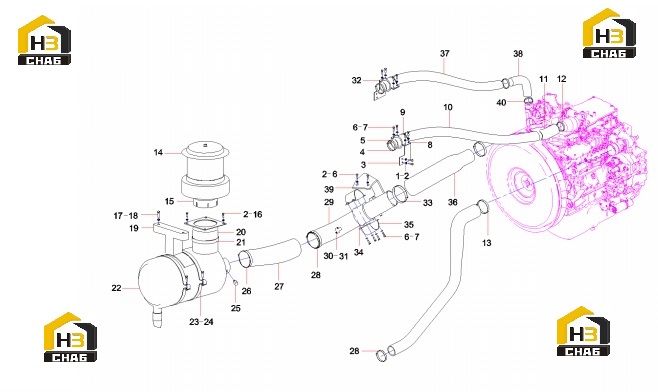

Система впуска воздуха 11950753

← Радиатор 60212767 Фильтр воздушный b222100000342 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M10x25 GB5783 10.9

Каталожный номер:A210111000197

Комплект:4

Примечание:

№ на схеме:2

Наименование:Washer 10 GB97.1

Каталожный номер:A210405000011

Комплект:12

Примечание:

№ на схеме:3

Наименование:Bracket l SY335C9I4K.1.3.4.1A

Каталожный номер:11934104

Комплект:1

Примечание:

№ на схеме:4

Наименование:Anchor ear, T-type

Каталожный номер:B229900001059

Комплект:6

Примечание:

№ на схеме:5

Наименование:Hose, short

Каталожный номер:11373088

Комплект:2

Примечание:

№ на схеме:6

Наименование:Screw M8x20 GB70.1

Каталожный номер:A210204000147

Комплект:14

Примечание:

№ на схеме:7

Наименование:Washer 8 GB97.1

Каталожный номер:A210405000007

Комплект:12

Примечание:

№ на схеме:8

Наименование:Clamp, pipe

Каталожный номер:11373093

Комплект:2

Примечание:

№ на схеме:9

Наименование:Bushing, rubber

Каталожный номер:11373095

Комплект:2

Примечание:

№ на схеме:10

Наименование:steel tube SY335C9I4K.1.3.4A-4

Каталожный номер:11935700

Комплект:1

Примечание:

№ на схеме:11

Наименование:Hose, air inlet

Каталожный номер:11373439

Комплект:1

Примечание:

№ на схеме:12

Наименование:Anchor ear, T-type

Каталожный номер:A210855000052

Комплект:1

Примечание:

№ на схеме:13

Наименование:Anchor ear, T-type

Каталожный номер:A229900004579

Комплект:1

Примечание:

№ на схеме:14

Наименование:Prefilter, air

Каталожный номер:A222100000384

Комплект:1

Примечание:

№ на схеме:15

Наименование:Pipe, connecting, air inlet

Каталожный номер:11373442

Комплект:1

Примечание:

№ на схеме:16

Наименование:Bolt M10x20 GB5783 10.9

Каталожный номер:A210111000012

Комплект:4

Примечание:

№ на схеме:17

Наименование:Bolt M12x25 GB5783 10.9

Каталожный номер:A210111000101

Комплект:6

Примечание:

№ на схеме:18

Наименование:Washer 12 GB97.1

Каталожный номер:A210405000001

Комплект:6

Примечание:

№ на схеме:19

Наименование:Bracket

Каталожный номер:11373209

Комплект:1

Примечание:

№ на схеме:20

Наименование:Hose, connecting, air inlet

Каталожный номер:11373443

Комплект:1

Примечание:

№ на схеме:21

Наименование:Anchor ear, T-type

Каталожный номер:A229900002262

Комплект:2

Примечание:

№ на схеме:22

Наименование:Air cleaner

Каталожный номер:B222100000342

Комплект:1

Примечание:

№ на схеме:23

Наименование:Hoop, air cleaner

Каталожный номер:11373194

Комплект:2

Примечание:

№ на схеме:24

Наименование:Bolt M10x100 GB5783 10.9 grade

Каталожный номер:21005173

Комплект:2

Примечание:

№ на схеме:25

Наименование:Sensor, pressure

Каталожный номер:60053691

Комплект:1

Примечание:

№ на схеме:26

Наименование:Anchor ear, T-type

Каталожный номер:A229900002734

Комплект:1

Примечание:

№ на схеме:27

Наименование:Hose

Каталожный номер:11373444

Комплект:1

Примечание:

№ на схеме:28

Наименование:Anchor ear, T-type

Каталожный номер:A229900004580

Комплект:2

Примечание:

№ на схеме:29

Наименование:Pipe, steel, air inlet

Каталожный номер:11373639

Комплект:1

Примечание:

№ на схеме:30

Наименование:Screw M4x12 GB818

Каталожный номер:A210210000030

Комплект:2

Примечание:

№ на схеме:31

Наименование:Washer 4 GB97.1

Каталожный номер:A210405000004

Комплект:2

Примечание:

№ на схеме:32

Наименование:Bracket ll SY335C9I4K.1.3.4.6A

Каталожный номер:11934206

Комплект:1

Примечание:

№ на схеме:33

Наименование:Clamp, pipe

Каталожный номер:11373219

Комплект:1

Примечание:

№ на схеме:34

Наименование:Bushing, rubber

Каталожный номер:11373222

Комплект:1

Примечание:

№ на схеме:35

Наименование:Bracket, air inlet pipe

Каталожный номер:11373388

Комплект:1

Примечание:

№ на схеме:36

Наименование:Hose, air inlet

Каталожный номер:11373448

Комплект:1

Примечание:

№ на схеме:37

Наименование:steel tube

Каталожный номер:11935671

Комплект:1

Примечание:

№ на схеме:38

Наименование:air outlet rubber pipe

Каталожный номер:11935468

Комплект:1

Примечание:

№ на схеме:39

Наименование:Bracket,adjusting,air inlet steel pipe

Каталожный номер:11792548

Комплект:1

Примечание:

№ на схеме:40

Наименование:Hoop

Каталожный номер:A210855000014

Комплект:1

Примечание:
