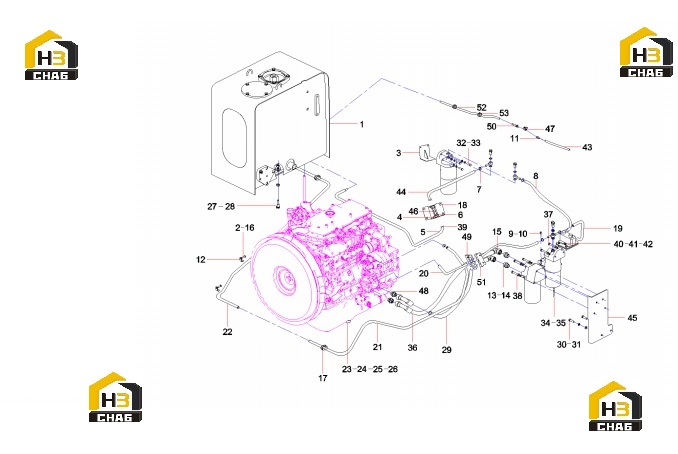

Система топливная 11951805

← Датчик давления 60053691 Бак топливный 12035589 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Tank GP, fuel

Каталожный номер:12035589

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt M12x25 GB5783 10.9

Каталожный номер:A210111000101

Комплект:30

Примечание:

№ на схеме:3

Наименование:Retainer board

Каталожный номер:11888250

Комплект:1

Примечание:

№ на схеме:4

Наименование:Connector SY335C9I4K.1.3.5-11

Каталожный номер:12566635

Комплект:1

Примечание:

№ на схеме:5

Наименование:Pipe, oil inlet

Каталожный номер:11371404

Комплект:1

Примечание:

№ на схеме:6

Наименование:U-bolt

Каталожный номер:11371487

Комплект:2

Примечание:

№ на схеме:7

Наименование:Hoop, hose

Каталожный номер:A229900001347

Комплект:14

Примечание:

№ на схеме:8

Наименование:Pre-Filter oil-out tube

Каталожный номер:12049015

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bolt M8x20 GB5783 10.9

Каталожный номер:A210111000343

Комплект:6

Примечание:

№ на схеме:10

Наименование:Washer 8 GB97.1

Каталожный номер:A210405000007

Комплект:6

Примечание:

№ на схеме:11

Наименование:Adapter

Каталожный номер:11331654

Комплект:1

Примечание:

№ на схеме:12

Наименование:Clamp, harness

Каталожный номер:60086357

Комплект:22

Примечание:

№ на схеме:13

Наименование:Connector

Каталожный номер:A820205000942

Комплект:2

Примечание:

№ на схеме:14

Наименование:O-ring 23.7x3.5JISB2401

Каталожный номер:B230101000356

Комплект:4

Примечание:

№ на схеме:15

Наименование:Connector, pipe

Каталожный номер:B210780000028

Комплект:2

Примечание:

№ на схеме:16

Наименование:Washer 12 GB97.1

Каталожный номер:A210405000001

Комплект:30

Примечание:

№ на схеме:17

Наименование:Sleeve, rubber

Каталожный номер:11779657

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bent plate SY335C9I4K.1.3.5-12

Каталожный номер:12574881

Комплект:1

Примечание:

№ на схеме:19

Наименование:Pipe, oil inlet

Каталожный номер:11371419

Комплект:1

Примечание:

№ на схеме:20

Наименование:Pipe, oil inlet

Каталожный номер:11371445

Комплект:1

Примечание:

№ на схеме:21

Наименование:Pipe, oil return

Каталожный номер:11371447

Комплект:1

Примечание:

№ на схеме:22

Наименование:Pipe, oil return

Каталожный номер:10771819

Комплект:1

Примечание:

№ на схеме:23

Наименование:Washer, copper

Каталожный номер:60006362

Комплект:1

Примечание:

№ на схеме:24

Наименование:Connector, valve, oil drain

Каталожный номер:10140662

Комплект:1

Примечание:

№ на схеме:25

Наименование:Washer, copper

Каталожный номер:60006360

Комплект:1

Примечание:

№ на схеме:26

Наименование:Valve AS, shut off, engine oil

Каталожный номер:B220401000916

Комплект:1

Примечание:

№ на схеме:27

Наименование:Screw M16x35 GB70.1 10.9

Каталожный номер:A210204000198

Комплект:6

Примечание:

№ на схеме:28

Наименование:Washer 16 GB1230

Каталожный номер:A210491000118

Комплект:6

Примечание:

№ на схеме:29

Наименование:Rubber Hose

Каталожный номер:60148699

Комплект:1

Примечание:

№ на схеме:30

Наименование:Washer 6 GB97.1

Каталожный номер:A210405000006

Комплект:6

Примечание:

№ на схеме:31

Наименование:Screw M10x40 GB70.1 10.9

Каталожный номер:A210204000355

Комплект:2

Примечание:

№ на схеме:32

Наименование:Washer 10 GB97.1

Каталожный номер:A210405000011

Комплект:14

Примечание:

№ на схеме:33

Наименование:Screw M10x70 GB70.1 10.9

Каталожный номер:A210204000345

Комплект:4

Примечание:

№ на схеме:34

Наименование:Clamp, hose

Каталожный номер:A229900001345

Комплект:2

Примечание:

№ на схеме:35

Наименование:Hose AS, primary water filter

Каталожный номер:A820606030737

Комплект:2

Примечание:

№ на схеме:36

Наименование:Rubber Hose

Каталожный номер:60148700

Комплект:1

Примечание:

№ на схеме:37

Наименование:Screw M10x110 GB70.1 10.9

Каталожный номер:A210204000477

Комплект:2

Примечание:

№ на схеме:38

Наименование:Screw M10x140 GB70.1

Каталожный номер:A210204000005

Комплект:2

Примечание:

№ на схеме:39

Наименование:Adapter

Каталожный номер:11371488

Комплект:1

Примечание:

№ на схеме:40

Наименование:Washer 6 GB93

Каталожный номер:A210401000016

Комплект:4

Примечание:

№ на схеме:41

Наименование:Nut M6 GB6170

Каталожный номер:A210307000016

Комплект:4

Примечание:

№ на схеме:42

Наименование:Bolt M6x30 GB5783

Каталожный номер:A210111000082

Комплект:2

Примечание:

№ на схеме:43

Наименование:Hose

Каталожный номер:11273607

Комплект:1

Примечание:

№ на схеме:44

Наименование:Pipe, oil inlet

Каталожный номер:11371411

Комплект:1

Примечание:

№ на схеме:45

Наименование:Fuel filter supporting plate

Каталожный номер:12891045

Комплект:1

Примечание:

№ на схеме:46

Наименование:Valve, ball

Каталожный номер:24002027

Комплект:1

Примечание:

№ на схеме:47

Наименование:Switch, fuel

Каталожный номер:60046622

Комплект:1

Примечание:

№ на схеме:48

Наименование:Adapter

Каталожный номер:11609465

Комплект:2

Примечание:

№ на схеме:49

Наименование:Oil pipe left

Каталожный номер:12891149

Комплект:1

Примечание:

№ на схеме:50

Наименование:Adapter

Каталожный номер:11251714

Комплект:1

Примечание:

№ на схеме:51

Наименование:Oil pipe

Каталожный номер:12891091

Комплект:1

Примечание:

№ на схеме:52

Наименование:soft pipe

Каталожный номер:12019940

Комплект:1

Примечание:

№ на схеме:53

Наименование:Grommet

Каталожный номер:11348391

Комплект:3

Примечание:
