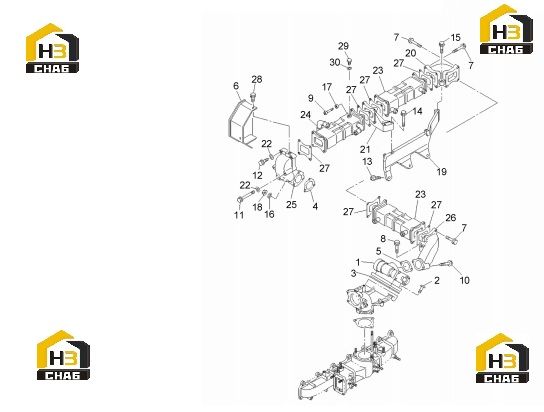

Система рециркуляции выхлопных газов 60264349

← Трубопровод турбонагнетателя 60264720 Системы электрические управления двигателем 60264718 (часть 1) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:EGR VALVE

Каталожный номер:60264630

Комплект:1

Примечание:

№ на схеме:2

Наименование:BOLT

Каталожный номер:60264602

Комплект:4

Примечание:

№ на схеме:3

Наименование:GASKET

Каталожный номер:60264318

Комплект:1

Примечание:

№ на схеме:4

Наименование:GASKET

Каталожный номер:60264273

Комплект:1

Примечание:

№ на схеме:5

Наименование:GASKET

Каталожный номер:60264316

Комплект:1

Примечание:

№ на схеме:6

Наименование:EGR HEAT PROTECTOR

Каталожный номер:60264638

Комплект:1

Примечание:

№ на схеме:7

Наименование:BOLT

Каталожный номер:60264545

Комплект:12

Примечание:

№ на схеме:8

Наименование:BOLT

Каталожный номер:60264579

Комплект:1

Примечание:

№ на схеме:9

Наименование:BOLT

Каталожный номер:60264607

Комплект:4

Примечание:

№ на схеме:10

Наименование:BOLT

Каталожный номер:60264212

Комплект:2

Примечание:

№ на схеме:11

Наименование:BOLT

Каталожный номер:60264222

Комплект:2

Примечание:

№ на схеме:12

Наименование:BOLT

Каталожный номер:60264221

Комплект:2

Примечание:

№ на схеме:13

Наименование:BOLT

Каталожный номер:60264564

Комплект:3

Примечание:

№ на схеме:14

Наименование:BOLT

Каталожный номер:60264565

Комплект:2

Примечание:

№ на схеме:15

Наименование:BOLT

Каталожный номер:60264577

Комплект:1

Примечание:

№ на схеме:16

Наименование:WASHER

Каталожный номер:60264689

Комплект:3

Примечание:

№ на схеме:17

Наименование:WASHER

Каталожный номер:60264697

Комплект:4

Примечание:

№ на схеме:18

Наименование:NUT

Каталожный номер:60264534

Комплект:3

Примечание:

№ на схеме:19

Наименование:BRACKET

Каталожный номер:60264157

Комплект:1

Примечание:

№ на схеме:20

Наименование:BRACKET

Каталожный номер:60264160

Комплект:1

Примечание:

№ на схеме:21

Наименование:BRACKET

Каталожный номер:60264161

Комплект:1

Примечание:

№ на схеме:22

Наименование:WASHER

Каталожный номер:60264691

Комплект:4

Примечание:

№ на схеме:23

Наименование:EGR COOLER

Каталожный номер:60264627

Комплект:2

Примечание:

№ на схеме:24

Наименование:EGR COOLER

Каталожный номер:60264628

Комплект:1

Примечание:

№ на схеме:25

Наименование:PIPE

Каталожный номер:60264800

Комплект:1

Примечание:

№ на схеме:26

Наименование:PIPE

Каталожный номер:60264801

Комплект:1

Примечание:

№ на схеме:27

Наименование:GASKET

Каталожный номер:60264337

Комплект:6

Примечание:

№ на схеме:28

Наименование:BOLT

Каталожный номер:60264213

Комплект:4

Примечание:

№ на схеме:29

Наименование:PLUG

Каталожный номер:60264710

Комплект:1

Примечание:

№ на схеме:30

Наименование:GASKET

Каталожный номер:60264343

Комплект:1

Примечание:
