Механизм управления ходом 10898021

Механизм управления ходом 10898021

← Кабина водителя с комплектующими 13235360 Сиденье водителя и консоли управления 13231689 →

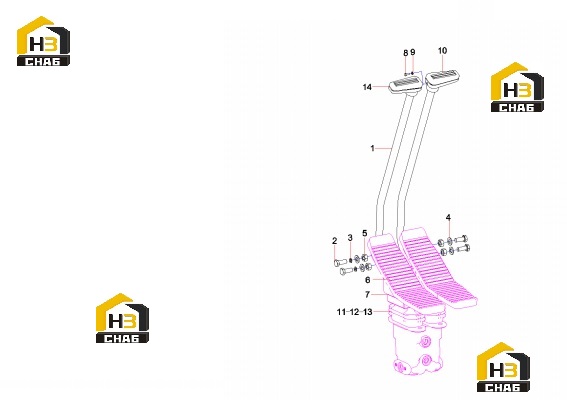

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Control Lever SY215C9.1.5.2.1
Каталожный номер:13162846
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bolt M10x25 GB5783 10.9
Каталожный номер:A210111000197
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Washer 10 GB93
Каталожный номер:24000512
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Washer 10 GB97.1
Каталожный номер:24000637
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Nut M10 GB6170 10
Каталожный номер:A210307000036
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Sleeve, rubber
Каталожный номер:10562715
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Pedal
Каталожный номер:10562696
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Screw M4x12 GB818
Каталожный номер:A210210000030
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Washer 4 GB97.1
Каталожный номер:60060562
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Handle, right
Каталожный номер:12691132
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Block, connection
Каталожный номер:11571909
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Screw M10x20 GB70.1 12.9
Каталожный номер:A210204000313
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Screw M10x16 GB70.1 10.9
Каталожный номер:A210204000334
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Handle, left
Каталожный номер:12688927
Комплект:1
Примечание:
