Комплектующие распределительного клапана 12926293

Комплектующие распределительного клапана 12926293

← Соединители распределительного клапана 12926293 (часть 2) Трубопровод распределительного клапана 12926293 (часть 1) →

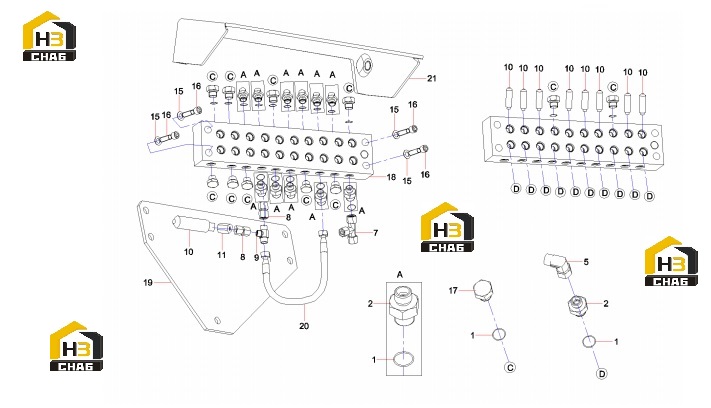

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:O-ring 13.8x2.4JISB2401
Каталожный номер:B230101000049
Комплект:49
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Connector
Каталожный номер:A820205000946
Комплект:38
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Connector, pipe
Каталожный номер:B210780000418
Комплект:14
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Connector, pipe
Каталожный номер:B210780000172
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Connector, pipe
Каталожный номер:B210780001045
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Valve, shuttle, tee
Каталожный номер:B220400000169
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Sensor, negative flow pressure
Каталожный номер:-
Комплект:10
Примечание:Modification or other
0 ₽
шт
№ на схеме:11
Наименование:Coupler, sensor, negative flow
Каталожный номер:A820205001061
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Washer 12 GB93
Каталожный номер:A210401000002
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Bolt M12x65 GB5782 10.9
Каталожный номер:A210110000437
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Plug
Каталожный номер:A820205000947
Комплект:11
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Adapter
Каталожный номер:10077269
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Plate, adapter
Каталожный номер:11415538
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Hose
Каталожный номер:B230103002657
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Plate, guard, relay
Каталожный номер:10237402
Комплект:1
Примечание:
