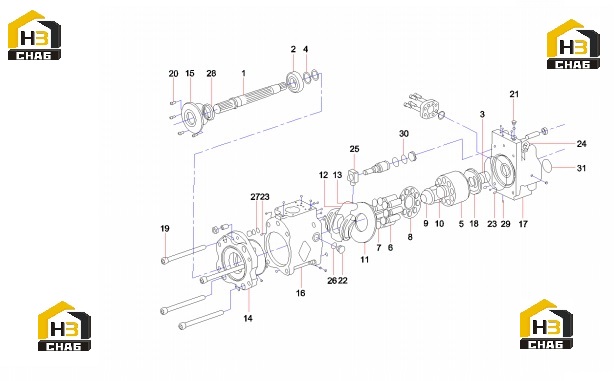

Комплектующие плунжерного насоса 60155079 (часть 1)

← Насос плунжерный 60143516 Комплектующие плунжерного насоса 60155079 (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Shaft, drive

Каталожный номер:60075452

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bearing, front

Каталожный номер:60006941

Комплект:2

Примечание:

№ на схеме:3

Наименование:Bearing, rear

Каталожный номер:60006939

Комплект:2

Примечание:

№ на схеме:4

Наименование:Washer, bearing

Каталожный номер:60075476

Комплект:3

Примечание:

№ на схеме:5

Наименование:Cylinder body

Каталожный номер:60006943

Комплект:2

Примечание:

№ на схеме:6

Наименование:Plunger

Каталожный номер:60128233

Комплект:18

Примечание:

№ на схеме:7

Наименование:Slipper

Каталожный номер:60075380

Комплект:18

Примечание:

№ на схеме:8

Наименование:Plate, pressure

Каталожный номер:60075467

Комплект:2

Примечание:

№ на схеме:9

Наименование:Bushing, spherical

Каталожный номер:60015817

Комплект:2

Примечание:

№ на схеме:10

Наименование:Spring

Каталожный номер:60054345

Комплект:18

Примечание:

№ на схеме:11

Наименование:Plate, sliding

Каталожный номер:60015757

Комплект:2

Примечание:

№ на схеме:12

Наименование:Plate, swash

Каталожный номер:60015821

Комплект:2

Примечание:

№ на схеме:13

Наименование:Sleeve, incline

Каталожный номер:60075449

Комплект:2

Примечание:

№ на схеме:14

Наименование:Support, swash plate

Каталожный номер:60075466

Комплект:2

Примечание:

№ на схеме:15

Наименование:Cover, oil seal

Каталожный номер:60075480

Комплект:1

Примечание:

№ на схеме:16

Наименование:Pump body

Каталожный номер:60075389

Комплект:2

Примечание:

№ на схеме:17

Наименование:Cover, oil distribution

Каталожный номер:60075385

Комплект:1

Примечание:

№ на схеме:18

Наименование:Tray, oil distribution

Каталожный номер:60075446

Комплект:1

Примечание:

№ на схеме:19

Наименование:Screw

Каталожный номер:60075438

Комплект:4

Примечание:

№ на схеме:20

Наименование:Screw, socket head

Каталожный номер:60039371

Комплект:4

Примечание:

№ на схеме:21

Наименование:Plug, oil

Каталожный номер:60038654

Комплект:4

Примечание:

№ на схеме:22

Наименование:Plug, oil

Каталожный номер:60039400

Комплект:4

Примечание:

№ на схеме:23

Наименование:Pin

Каталожный номер:60008878

Комплект:5

Примечание:

№ на схеме:24

Наименование:Ring, lifting

Каталожный номер:60075426

Комплект:2

Примечание:

№ на схеме:25

Наименование:Pin, angular

Каталожный номер:60075450

Комплект:2

Примечание:

№ на схеме:26

Наименование:O-ring

Каталожный номер:60039422

Комплект:4

Примечание:

№ на схеме:27

Наименование:O-ring

Каталожный номер:60125208

Комплект:2

Примечание:

№ на схеме:28

Наименование:Seal, oil

Каталожный номер:60075479

Комплект:1

Примечание:

№ на схеме:29

Наименование:O-ring

Каталожный номер:60075477

Комплект:3

Примечание:

№ на схеме:30

Наименование:Ring, retaining

Каталожный номер:60075423

Комплект:2

Примечание:

№ на схеме:31

Наименование:O-Ring

Каталожный номер:60150563

Комплект:1

Примечание:
