Комплектующие электромагнитного клапана 12942069 (часть 1)

← Трубопровод распределительного клапана 12926293 (часть 2) Комплектующие электромагнитного клапана 12942069 (часть 2) →

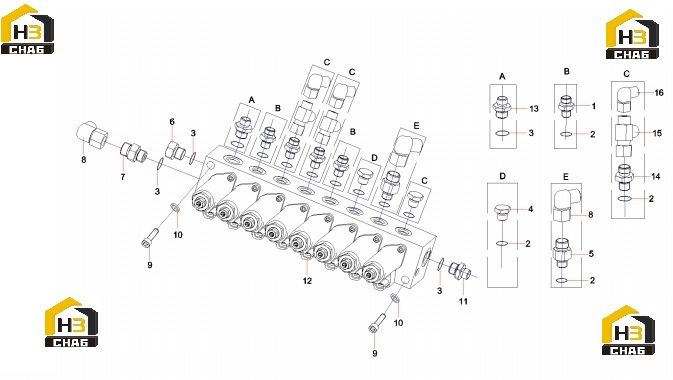

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Connector

Каталожный номер:A820205000940

Комплект:6

Примечание:

№ на схеме:2

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:9

Примечание:

№ на схеме:3

Наименование:O-ring 13.8x2.4JISB2401

Каталожный номер:B230101000049

Комплект:4

Примечание:

№ на схеме:4

Наименование:Plug

Каталожный номер:A820205001771

Комплект:2

Примечание:

№ на схеме:5

Наименование:Connector

Каталожный номер:10125208

Комплект:1

Примечание:

№ на схеме:6

Наименование:Plug

Каталожный номер:A820205000947

Комплект:1

Примечание:

№ на схеме:7

Наименование:Connector

Каталожный номер:A820205000961

Комплект:1

Примечание:

№ на схеме:8

Наименование:Connector, pipe

Каталожный номер:B210780000024

Комплект:5

Примечание:

№ на схеме:9

Наименование:Screw M10x70 GB70.1 10.9

Каталожный номер:A210204000345

Комплект:2

Примечание:

№ на схеме:10

Наименование:Washer

Каталожный номер:24000637

Комплект:2

Примечание:

№ на схеме:11

Наименование:Connector, filter

Каталожный номер:60020079

Комплект:1

Примечание:

№ на схеме:12

Наименование:Valve GP, solenoid, directional

Каталожный номер:60084801

Комплект:1

Примечание:

№ на схеме:13

Наименование:Connector

Каталожный номер:A820205000946

Комплект:1

Примечание:

№ на схеме:14

Наименование:Connector, pipe

Каталожный номер:B210780001045

Комплект:2

Примечание:

№ на схеме:15

Наименование:Valve, shuttle, tee

Каталожный номер:B220400000169

Комплект:2

Примечание:

№ на схеме:16

Наименование:Connector, pipe

Каталожный номер:B210780000418

Комплект:3

Примечание:
