Бак гидравлический 11371548

← Кольца уплотнительные распределительного клапана 60063228 Насос плунжерный 60143516 →

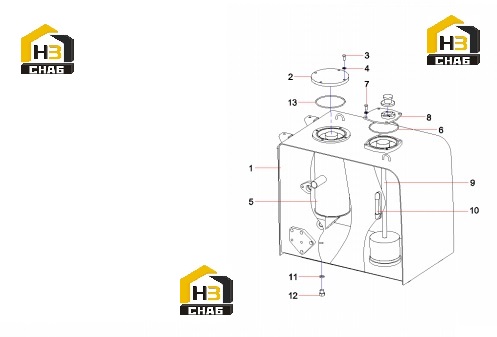

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Welding GP, oil tank

Каталожный номер:11371490

Комплект:1

Примечание:

№ на схеме:2

Наименование:Cover, oil return

Каталожный номер:11829245

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt M12x30 GB5783

Каталожный номер:A210111000038

Комплект:4

Примечание:

№ на схеме:4

Наименование:Washer 12 GB97.1

Каталожный номер:A210405000001

Комплект:8

Примечание:

№ на схеме:5

Наименование:Filter, return oil

Каталожный номер:B222100000379

Комплект:1

Примечание:

№ на схеме:6

Наименование:O-ring 179.3x5.7JISB2401

Каталожный номер:B230101000588

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt M12x25 GB5783 10.9

Каталожный номер:A210111000101

Комплект:4

Примечание:

№ на схеме:8

Наименование:Cover, oil suction

Каталожный номер:11310338

Комплект:1

Примечание:

№ на схеме:9

Наименование:Element, filter, oil suction

Каталожный номер:B222100000270

Комплект:1

Примечание:

№ на схеме:10

Наименование:Gauge, sight glass

Каталожный номер:A250100000174

Комплект:1

Примечание:

№ на схеме:11

Наименование:O-ring 23.7x3.5JISB2401

Каталожный номер:B230101000356

Комплект:1

Примечание:

№ на схеме:12

Наименование:Plug

Каталожный номер:10514225

Комплект:1

Примечание:

№ на схеме:13

Наименование:O-ring

Каталожный номер:60112246

Комплект:1

Примечание:
