Вентилятор и ремень 60046522

← Патрубок водяного насоса 60046507 Турбонагнетатель 60046500 →

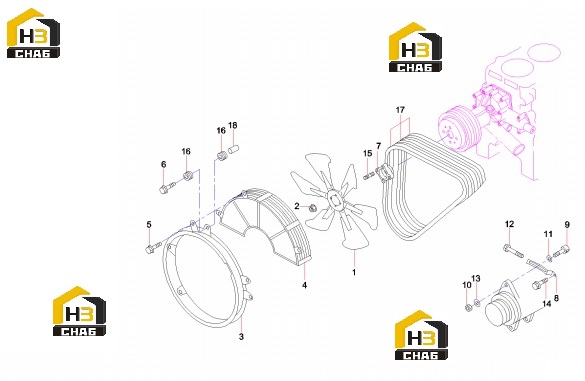

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Fan

Каталожный номер:B249900001066

Комплект:1

Примечание:

№ на схеме:2

Наименование:Nut 091180-1100 M10 flange

Каталожный номер:B229900004800

Комплект:4

Примечание:

№ на схеме:3

Наименование:Guard AS, Fan

Каталожный номер:B229900004325

Комплект:1

Примечание:

№ на схеме:4

Наименование:Guard AS, Fan

Каталожный номер:B229900004326

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bolt 028651-0250 M8x25 flange

Каталожный номер:B229900004901

Комплект:3

Примечание:

№ на схеме:6

Наименование:Bolt 028051-0450 M10x45 flange

Каталожный номер:B229900004861

Комплект:3

Примечание:

№ на схеме:7

Наименование:Sleeve, Spacer

Каталожный номер:B229900004311

Комплект:1

Примечание:

№ на схеме:8

Наименование:Shim

Каталожный номер:B229900004593

Комплект:1

Примечание:

№ на схеме:9

Наименование:Screw

Каталожный номер:B229900004786

Комплект:1

Примечание:

№ на схеме:10

Наименование:Nut

Каталожный номер:B229900004801

Комплект:1

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:B229900004598

Комплект:1

Примечание:

№ на схеме:12

Наименование:Bolt 109009-1141 M10x155

Каталожный номер:B229900004925

Комплект:1

Примечание:

№ на схеме:13

Наименование:Washer

Каталожный номер:B229900004625

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bolt 028151-0450 M10x45 flange

Каталожный номер:B229900004889

Комплект:1

Примечание:

№ на схеме:15

Наименование:Stud

Каталожный номер:B229900005004

Комплект:4

Примечание:

№ на схеме:16

Наименование:Block, Rubber

Каталожный номер:B230102000041

Комплект:6

Примечание:

№ на схеме:17

Наименование:Belt

Каталожный номер:B230106000095

Комплект:1

Примечание:

№ на схеме:18

Наименование:Sleeve, Spacer

Каталожный номер:B229900004306

Комплект:3

Примечание:
