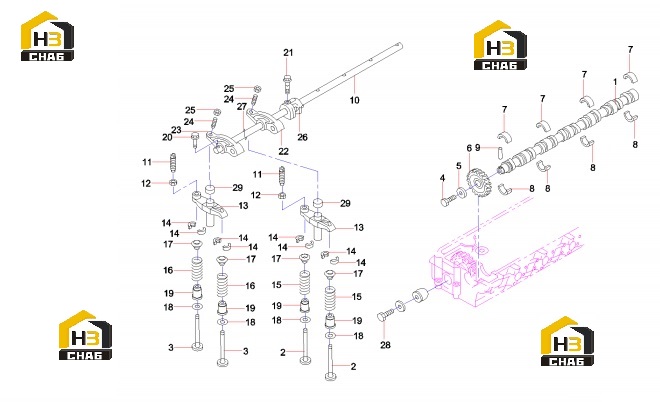

Вал распределительный и система клапанов 60046519

← Поддон и щуп масляный 60046520 Компоненты механизма газораспределения 60046519 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Camshaft

Каталожный номер:B229900004431

Комплект:1

Примечание:

№ на схеме:2

Наименование:Valve, Inlet

Каталожный номер:B229900004349

Комплект:12

Примечание:

№ на схеме:3

Наименование:Valve, Exhaust

Каталожный номер:B229900004386

Комплект:12

Примечание:

№ на схеме:4

Наименование:Bolt

Каталожный номер:B229900004949

Комплект:1

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:B229900004632

Комплект:1

Примечание:

№ на схеме:6

Наименование:Gear

Каталожный номер:B221801000032

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bearing, Upper

Каталожный номер:B229900005048

Комплект:4

Примечание:

№ на схеме:8

Наименование:Lower bearing bush

Каталожный номер:B229900005051

Комплект:4

Примечание:

№ на схеме:9

Наименование:shaft

Каталожный номер:B229900005058

Комплект:1

Примечание:

№ на схеме:10

Наименование:Rock arm shaft

Каталожный номер:B229900004440

Комплект:1

Примечание:

№ на схеме:11

Наименование:Threaded rod

Каталожный номер:B229900004792

Комплект:12

Примечание:

№ на схеме:12

Наименование:Nut 909844-5740 M8 flange

Каталожный номер:B229900004824

Комплект:12

Примечание:

№ на схеме:13

Наименование:Swing Arm Seat

Каталожный номер:B229900004442

Комплект:12

Примечание:

№ на схеме:14

Наименование:Locker

Каталожный номер:B222200000044

Комплект:48

Примечание:

№ на схеме:15

Наименование:Inlet valve spring

Каталожный номер:B229900004749

Комплект:12

Примечание:

№ на схеме:16

Наименование:Exhaust valve spring

Каталожный номер:B229900005021

Комплект:12

Примечание:

№ на схеме:17

Наименование:Air valve spring seat

Каталожный номер:B229900005041

Комплект:24

Примечание:

№ на схеме:18

Наименование:Air valve spring seat

Каталожный номер:B229900005042

Комплект:24

Примечание:

№ на схеме:19

Наименование:Washer

Каталожный номер:B229900004395

Комплект:24

Примечание:

№ на схеме:20

Наименование:Bolt M8x40

Каталожный номер:B229900004855

Комплект:2

Примечание:

№ на схеме:21

Наименование:Bolt 894393-1310 M10x62 flange

Каталожный номер:B229900004945

Комплект:5

Примечание:

№ на схеме:22

Наименование:Rock Arm

Каталожный номер:B229900004437

Комплект:6

Примечание:

№ на схеме:23

Наименование:Rock Arm

Каталожный номер:B229900004438

Комплект:6

Примечание:

№ на схеме:24

Наименование:Rock arm screw

Каталожный номер:B229900005070

Комплект:12

Примечание:

№ на схеме:25

Наименование:Nut

Каталожный номер:B229900004795

Комплект:12

Примечание:

№ на схеме:26

Наименование:Rock arm shaft support

Каталожный номер:B229900005076

Комплект:5

Примечание:

№ на схеме:27

Наименование:Rock arm shaft spring

Каталожный номер:B229900005075

Комплект:6

Примечание:

№ на схеме:28

Наименование:Bolt

Каталожный номер:B229900004943

Комплект:1

Примечание:

№ на схеме:29

Наименование:Cover

Каталожный номер:B229900004258

Комплект:12

Примечание:
