Трубопровод распределительного клапана 12757236

← Клапан электромагнитный 60136331 Соединения трубопровода распределительного клапана 12757236 →

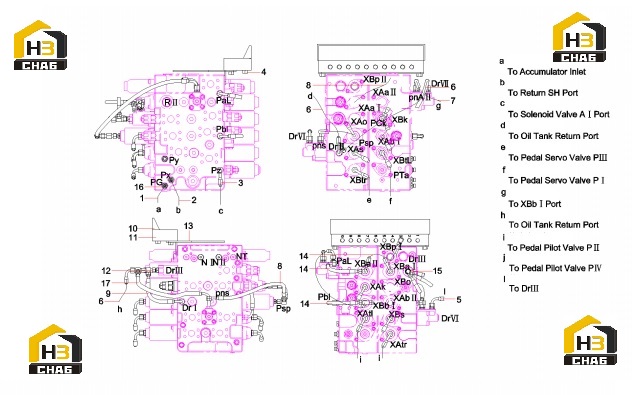

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Rubber hose 1SN6-DKOL

Каталожный номер:B230103000914

Комплект:1

Примечание:

№ на схеме:2

Наименование:Hy hose 1SN6-DKOL-DKOL90

Каталожный номер:B230103001359

Комплект:1

Примечание:

№ на схеме:3

Наименование:Tube

Каталожный номер:B230103000808

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt M12x65 GB5782 Grade 10.9

Каталожный номер:A210110000437

Комплект:4

Примечание:

№ на схеме:5

Наименование:Rubber Hose

Каталожный номер:B230103000992

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hose AS

Каталожный номер:B230103000993

Комплект:3

Примечание:

№ на схеме:7

Наименование:Hose AS

Каталожный номер:A831213050000

Комплект:3

Примечание:

№ на схеме:8

Наименование:Hose AS

Каталожный номер:B230103000977

Комплект:3

Примечание:

№ на схеме:9

Наименование:Hose AS

Каталожный номер:B230103002045

Комплект:1

Примечание:

№ на схеме:10

Наименование:Protective plate of relay

Каталожный номер:10237402

Комплект:1

Примечание:

№ на схеме:11

Наименование:Transitional block

Каталожный номер:10077269

Комплект:1

Примечание:

№ на схеме:12

Наименование:Fitting

Каталожный номер:B210780000172

Комплект:1

Примечание:

№ на схеме:13

Наименование:Transitional Plate

Каталожный номер:11415538

Комплект:1

Примечание:

№ на схеме:14

Наименование:Hose AS

Каталожный номер:B230103004133

Комплект:6

Примечание:

№ на схеме:15

Наименование:Fitting

Каталожный номер:B210780000170

Комплект:10

Примечание:

№ на схеме:16

Наименование:Fitting

Каталожный номер:A820205000940

Комплект:1

Примечание:

№ на схеме:17

Наименование:Hy hose 1SN6-/SY1102

Каталожный номер:B230103001947

Комплект:1

Примечание:
