Трубопровод правого цилиндра стрелы 11219750

Трубопровод правого цилиндра стрелы 11219750

← Цилиндр стрелы 60011435 Зажим трубок правого цилиндра стрелы a810312990198 →

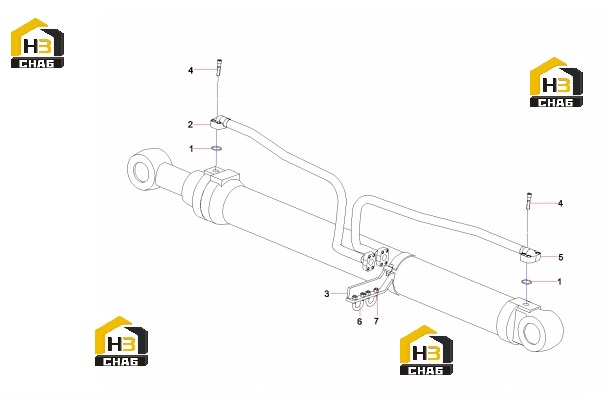

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:O-ring
Каталожный номер:B230101000456
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Right locular steel tube assembly
Каталожный номер:12809824
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:pipe clip combination
Каталожный номер:A810312990198
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Bolt M12x45 GB70.1 10.9
Каталожный номер:A210204000462
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Right large-lumen steel
Каталожный номер:12809826
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:U type bolt
Каталожный номер:A820301013877
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Nut M12 GB6170 10
Каталожный номер:A210307000031
Комплект:4
Примечание:
