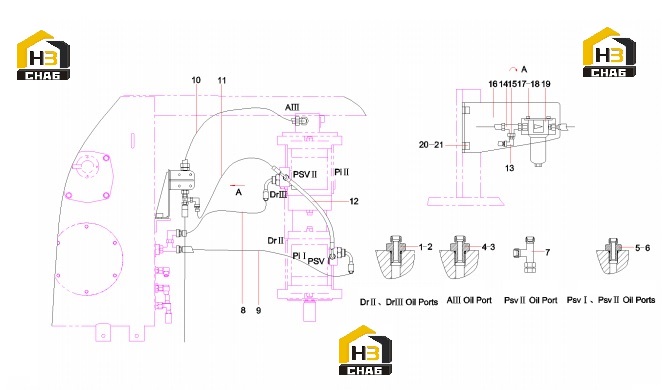

Трубопровод насоса 12757217

← Соединения трубопровода распределительного клапана 12757236 Фильтр b229900000063 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Fitting

Каталожный номер:A820205000942

Комплект:2

Примечание:

№ на схеме:2

Наименование:O-Ring-23.7

Каталожный номер:B230101000356

Комплект:2

Примечание:

№ на схеме:3

Наименование:Connector, straight

Каталожный номер:A820205000941

Комплект:1

Примечание:

№ на схеме:4

Наименование:O-Ring B230101000090

Каталожный номер:B230101000090

Комплект:1

Примечание:

№ на схеме:5

Наименование:Fitting

Каталожный номер:A820205000940

Комплект:2

Примечание:

№ на схеме:6

Наименование:O-Ring-10.8

Каталожный номер:B230101000047

Комплект:2

Примечание:

№ на схеме:7

Наименование:Fitting

Каталожный номер:B210780000170

Комплект:1

Примечание:

№ на схеме:8

Наименование:Rubber hose

Каталожный номер:B230103001239

Комплект:1

Примечание:

№ на схеме:9

Наименование:Hydraulic Hose Assembly

Каталожный номер:B230103002446

Комплект:1

Примечание:

№ на схеме:10

Наименование:Hydraulic Hose Assembly 2SN10

Каталожный номер:21033030

Комплект:1

Примечание:

№ на схеме:11

Наименование:Rubber hose

Каталожный номер:A831213035000

Комплект:1

Примечание:

№ на схеме:12

Наименование:Rubber Hose

Каталожный номер:21018549

Комплект:1

Примечание:

№ на схеме:13

Наименование:Fitting

Каталожный номер:B210780000418

Комплект:2

Примечание:

№ на схеме:14

Наименование:Fitting, Tee

Каталожный номер:B210780000016

Комплект:1

Примечание:

№ на схеме:15

Наименование:Fitting

Каталожный номер:B210780000827

Комплект:1

Примечание:

№ на схеме:16

Наименование:Pilot filter bracket

Каталожный номер:11213443

Комплект:1

Примечание:

№ на схеме:17

Наименование:Washer 8 GB93

Каталожный номер:24000511

Комплект:4

Примечание:

№ на схеме:18

Наименование:Bolt, socket head M8x16 GB70.1 10.9

Каталожный номер:A210204000340

Комплект:4

Примечание:

№ на схеме:19

Наименование:Filter, pilot AS

Каталожный номер:B229900000063

Комплект:1

Примечание:

№ на схеме:20

Наименование:Screw

Каталожный номер:23000066

Комплект:2

Примечание:

№ на схеме:21

Наименование:washer

Каталожный номер:A210491000120

Комплект:2

Примечание:
