Трубопровод масляный 60046510

Трубопровод масляный 60046510

← Насос масляный 60046509 Трубопровод турбонагнетателя 60046510 →

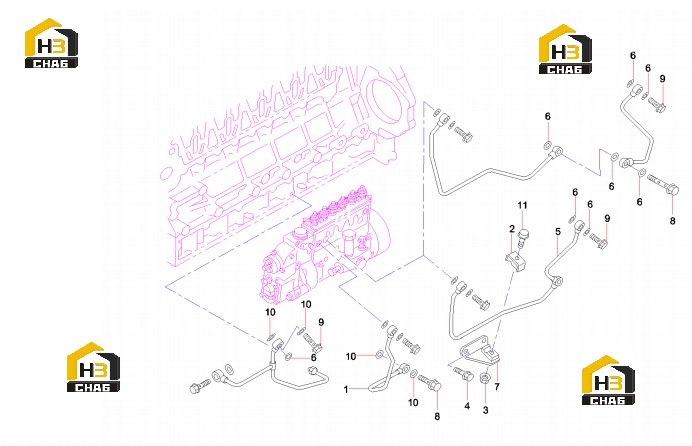

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Tube AS, Oil
Каталожный номер:B229900005083
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Clip
Каталожный номер:B229900004705
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Nut 091180-2100 M10 flange
Каталожный номер:B229900004803
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Bolt 028050-8160 M8x16 flange
Каталожный номер:B229900004850
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Tube AS, Oil
Каталожный номер:B229900005081
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Shim
Каталожный номер:B229900004530
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bracket
Каталожный номер:B229900005087
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Bolt 109675-0850 M12x27 flange
Каталожный номер:B229900004936
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Bolt 109675-0770 M10x21 flange
Каталожный номер:B229900004933
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Shim
Каталожный номер:B229900004532
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Bolt M6x22
Каталожный номер:B229900004866
Комплект:1
Примечание:
