Трубопровод левого цилиндра стрелы 11219749

Трубопровод левого цилиндра стрелы 11219749

← Зажим трубок правого цилиндра стрелы a810312990198 Зажим трубок левого цилиндра стрелы a810201000218 →

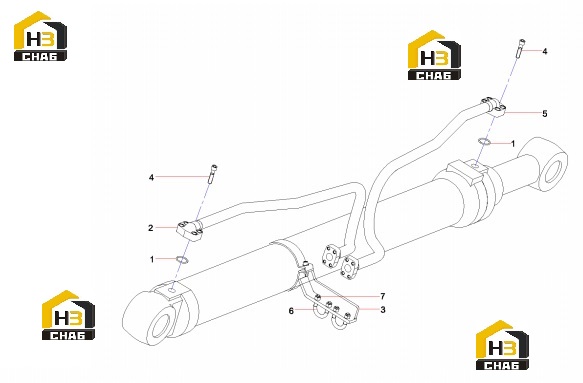

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:O-ring
Каталожный номер:B230101000456
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Left locular steel tube
Каталожный номер:12809821
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:pipe clip combination
Каталожный номер:A810201000218
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Bolt M12x45 GB70.1 10.9
Каталожный номер:A210204000462
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Left large-lumen steel
Каталожный номер:12809822
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:U type bolt
Каталожный номер:A820301013877
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Nut M12 GB6170 10
Каталожный номер:A210307000031
Комплект:4
Примечание:
