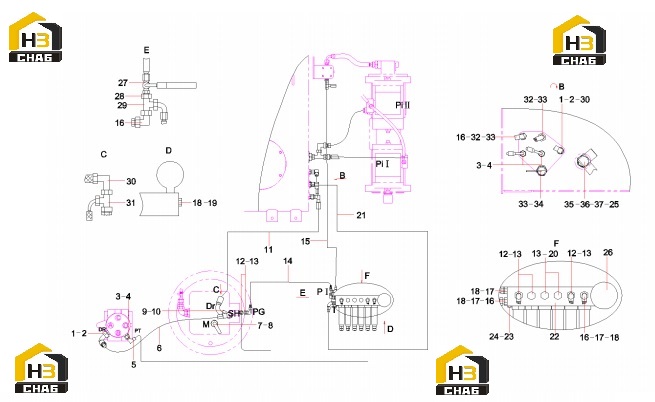

Трубопровод электромагнитного клапана 12757265

← Клапан пилотный b220401001302 Клапан электромагнитный 60136331 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Connector M24-M26

Каталожный номер:A820205000836

Комплект:2

Примечание:

№ на схеме:2

Наименование:O-ring 21.7x3.5(JISB2401)

Каталожный номер:A229900001581

Комплект:2

Примечание:

№ на схеме:3

Наименование:Fitting

Каталожный номер:A820205000839

Комплект:3

Примечание:

№ на схеме:4

Наименование:O-ring 10.9x2.3(JISB2401)

Каталожный номер:A230101000247

Комплект:3

Примечание:

№ на схеме:5

Наименование:Rubber hose

Каталожный номер:60000307

Комплект:1

Примечание:

№ на схеме:6

Наименование:Rubber Hose

Каталожный номер:B230103002135

Комплект:1

Примечание:

№ на схеме:7

Наименование:Connector G1-M30

Каталожный номер:A820205000945

Комплект:1

Примечание:

№ на схеме:8

Наименование:O-ring

Каталожный номер:B230101000050

Комплект:1

Примечание:

№ на схеме:9

Наименование:Connector

Каталожный номер:A820205000962

Комплект:1

Примечание:

№ на схеме:10

Наименование:O-ring B230101000090

Каталожный номер:B230101000090

Комплект:1

Примечание:

№ на схеме:11

Наименование:Hose Assembly

Каталожный номер:B230103000975

Комплект:1

Примечание:

№ на схеме:12

Наименование:Fitting

Каталожный номер:A820205000940

Комплект:5

Примечание:

№ на схеме:13

Наименование:O-Ring-10.8

Каталожный номер:B230101000047

Комплект:9

Примечание:

№ на схеме:14

Наименование:Rubber hose

Каталожный номер:B230103001258

Комплект:1

Примечание:

№ на схеме:15

Наименование:Rubber Hose

Каталожный номер:B230103001022

Комплект:1

Примечание:

№ на схеме:16

Наименование:Fitting, Elbow

Каталожный номер:B210780000024

Комплект:4

Примечание:

№ на схеме:17

Наименование:Connector G3/8-M18

Каталожный номер:A820205000961

Комплект:3

Примечание:

№ на схеме:18

Наименование:O-ring

Каталожный номер:B230101000049

Комплект:1

Примечание:

№ на схеме:19

Наименование:G3/8 jam SY200A.1.4.3-5

Каталожный номер:A820205000947

Комплект:1

Примечание:

№ на схеме:20

Наименование:Screw Plug

Каталожный номер:A820205001771

Комплект:2

Примечание:

№ на схеме:21

Наименование:Rubber Hose

Каталожный номер:B230103004375

Комплект:1

Примечание:

№ на схеме:22

Наименование:Solenoid valve group

Каталожный номер:60136331

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bolt M10x70 GB70.1 10.9

Каталожный номер:A210204000345

Комплект:2

Примечание:

№ на схеме:24

Наименование:washer

Каталожный номер:A210491000120

Комплект:2

Примечание:

№ на схеме:25

Наименование:Fitting, Elbow

Каталожный номер:B210780000028

Комплект:2

Примечание:

№ на схеме:26

Наименование:Accumulator

Каталожный номер:60265303

Комплект:1

Примечание:

№ на схеме:27

Наименование:Fitting

Каталожный номер:B210780000170

Комплект:1

Примечание:

№ на схеме:28

Наименование:Fitting

Каталожный номер:B210780000827

Комплект:1

Примечание:

№ на схеме:29

Наименование:Fitting, Tee

Каталожный номер:B210780000016

Комплект:1

Примечание:

№ на схеме:30

Наименование:Fitting, Elbow

Каталожный номер:B210780001310

Комплект:2

Примечание:

№ на схеме:31

Наименование:Fitting, Tee

Каталожный номер:B210780001007

Комплект:1

Примечание:

№ на схеме:32

Наименование:Fitting

Каталожный номер:A820205000838

Комплект:2

Примечание:

№ на схеме:33

Наименование:O-ring 16.7x3.5(JISB2401)

Каталожный номер:A230101000243

Комплект:3

Примечание:

№ на схеме:34

Наименование:Fitting

Каталожный номер:10077549

Комплект:1

Примечание:

№ на схеме:35

Наименование:Connector M33-M30

Каталожный номер:A820205001144

Комплект:1

Примечание:

№ на схеме:36

Наименование:O-ring

Каталожный номер:B230101000036

Комплект:1

Примечание:

№ на схеме:37

Наименование:Fitting, Tee

Каталожный номер:B210780000018

Комплект:1

Примечание:
