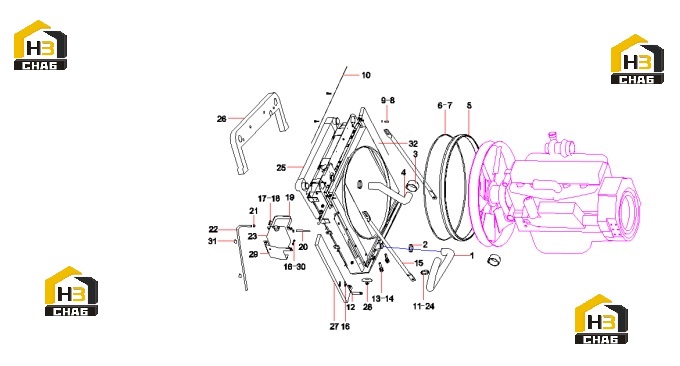

Система охлаждения 12338949

← Система выхлопная a810102070197 Радиатор 60173254 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Oil-in rubber hose

Каталожный номер:11944887

Комплект:1

Примечание:

№ на схеме:2

Наименование:CLAMP

Каталожный номер:60202886

Комплект:1

Примечание:

№ на схеме:3

Наименование:Clamp, hose φ58-φ71

Каталожный номер:60219321

Комплект:3

Примечание:

№ на схеме:4

Наименование:Return rubber hose

Каталожный номер:12119616

Комплект:1

Примечание:

№ на схеме:5

Наименование:Rubber Cover

Каталожный номер:A230199000044

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hoop

Каталожный номер:A229900004513

Комплект:1

Примечание:

№ на схеме:7

Наименование:Lock

Каталожный номер:A229900004514

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt

Каталожный номер:A210111000263

Комплект:4

Примечание:

№ на схеме:9

Наименование:High-strength steel washer

Каталожный номер:A210491000118

Комплект:4

Примечание:

№ на схеме:10

Наименование:Sealing strip

Каталожный номер:A820606030560

Комплект:2

Примечание:

№ на схеме:11

Наименование:Pipe Clamp

Каталожный номер:12016797

Комплект:1

Примечание:

№ на схеме:12

Наименование:plate

Каталожный номер:12010877

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bolt M12x30 GB70.1 10.9

Каталожный номер:A210204000337

Комплект:4

Примечание:

№ на схеме:14

Наименование:Washer 12 GB96.1

Каталожный номер:60060548

Комплект:8

Примечание:

№ на схеме:15

Наименование:Support

Каталожный номер:A820301017054

Комплект:2

Примечание:

№ на схеме:16

Наименование:washer

Каталожный номер:A210491000120

Комплект:7

Примечание:

№ на схеме:17

Наименование:Screw M8x20 GB70.1 10.9

Каталожный номер:A210204000220

Комплект:2

Примечание:

№ на схеме:18

Наименование:Washer 8 GB97.1

Каталожный номер:24000633

Комплект:2

Примечание:

№ на схеме:19

Наименование:Bracket

Каталожный номер:A810102099060

Комплект:1

Примечание:

№ на схеме:20

Наименование:hose

Каталожный номер:A820606030367

Комплект:1

Примечание:

№ на схеме:21

Наименование:Clamp

Каталожный номер:A229900001345

Комплект:3

Примечание:

№ на схеме:22

Наименование:hose

Каталожный номер:12957673

Комплект:1

Примечание:

№ на схеме:23

Наименование:Tank, coolant

Каталожный номер:A229900001590

Комплект:1

Примечание:

№ на схеме:24

Наименование:Grommet

Каталожный номер:A820606030450

Комплект:1

Примечание:

№ на схеме:25

Наименование:Cooler Assembly

Каталожный номер:60173254

Комплект:1

Примечание:

№ на схеме:26

Наименование:Top sponge

Каталожный номер:12259061

Комплект:1

Примечание:

№ на схеме:27

Наименование:Left-hand sponge

Каталожный номер:11857942

Комплект:1

Примечание:

№ на схеме:28

Наименование:Cramp

Каталожный номер:11961759

Комплект:11

Примечание:

№ на схеме:29

Наименование:Bracket

Каталожный номер:A810102099162

Комплект:1

Примечание:

№ на схеме:30

Наименование:Bolt M10x20 GB5783 10.9

Каталожный номер:A210111000012

Комплект:7

Примечание:

№ на схеме:31

Наименование:Clamp

Каталожный номер:60083322

Комплект:2

Примечание:

№ на схеме:32

Наименование:Right-hand sponge

Каталожный номер:11858836

Комплект:1

Примечание:
