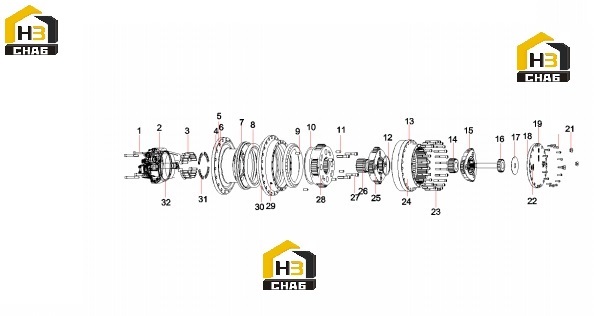

Редуктор 12940338

← Шарнир центральный 60243992 Комплектующие редуктора 60223357 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Screw GB70.1 10.9

Каталожный номер:23000431

Комплект:4

Примечание:

№ на схеме:2

Наименование:Plunger motor

Каталожный номер:60223357

Комплект:1

Примечание:

№ на схеме:3

Наименование:Screw

Каталожный номер:60052088

Комплект:16

Примечание:

№ на схеме:4

Наименование:bearing seat GT60T65B-1

Каталожный номер:12940208

Комплект:1

Примечание:

№ на схеме:5

Наименование:Quick rivet

Каталожный номер:12498088

Комплект:4

Примечание:

№ на схеме:6

Наименование:Name plate

Каталожный номер:12295416

Комплект:1

Примечание:

№ на схеме:7

Наименование:Floating seal

Каталожный номер:60123853

Комплект:1

Примечание:

№ на схеме:8

Наименование:Rolling bearing

Каталожный номер:60194591

Комплект:2

Примечание:

№ на схеме:9

Наименование:shaft

Каталожный номер:A210503000024

Комплект:3

Примечание:

№ на схеме:10

Наименование:Adjusting Spacer

Каталожный номер:11273944

Комплект:5

Примечание:

№ на схеме:11

Наименование:shaft

Каталожный номер:24003542

Комплект:4

Примечание:

№ на схеме:12

Наименование:Retaining ring GT60T65-5

Каталожный номер:11273937

Комплект:1

Примечание:

№ на схеме:13

Наименование:Annulus

Каталожный номер:11273936

Комплект:1

Примечание:

№ на схеме:14

Наименование:Sun Gear N GT60T65-9

Каталожный номер:11273941

Комплект:1

Примечание:

№ на схеме:15

Наименование:set

Каталожный номер:11296731

Комплект:1

Примечание:

№ на схеме:16

Наименование:Sun wheel

Каталожный номер:12940221

Комплект:1

Примечание:

№ на схеме:17

Наименование:Plate, retaining

Каталожный номер:11273939

Комплект:3

Примечание:

№ на схеме:18

Наименование:О ring

Каталожный номер:60233672

Комплект:1

Примечание:

№ на схеме:19

Наименование:end cover GT60T65-6

Каталожный номер:11273938

Комплект:1

Примечание:

№ на схеме:21

Наименование:Plug

Каталожный номер:12457643

Комплект:3

Примечание:

№ на схеме:22

Наименование:O-Ring-23.7

Каталожный номер:B230101000356

Комплект:3

Примечание:

№ на схеме:23

Наименование:Screw M14x100 GB70.1 12.9

Каталожный номер:A210204000448

Комплект:24

Примечание:

№ на схеме:24

Наименование:O-ring

Каталожный номер:A210608000322

Комплект:1

Примечание:

№ на схеме:25

Наименование:Planetary

Каталожный номер:11296732

Комплект:1

Примечание:

№ на схеме:26

Наименование:Sun Gear III GT60T65-10

Каталожный номер:11273942

Комплект:1

Примечание:

№ на схеме:27

Наименование:screw

Каталожный номер:60022043

Комплект:4

Примечание:

№ на схеме:28

Наименование:set GT60T65.3

Каталожный номер:11296733

Комплект:1

Примечание:

№ на схеме:29

Наименование:plug

Каталожный номер:60060216

Комплект:1

Примечание:

№ на схеме:30

Наименование:Housing

Каталожный номер:11273935

Комплект:1

Примечание:

№ на схеме:31

Наименование:Block, cushion

Каталожный номер:11273945

Комплект:4

Примечание:

№ на схеме:32

Наименование:O-ring seal

Каталожный номер:60052139

Комплект:1

Примечание:
