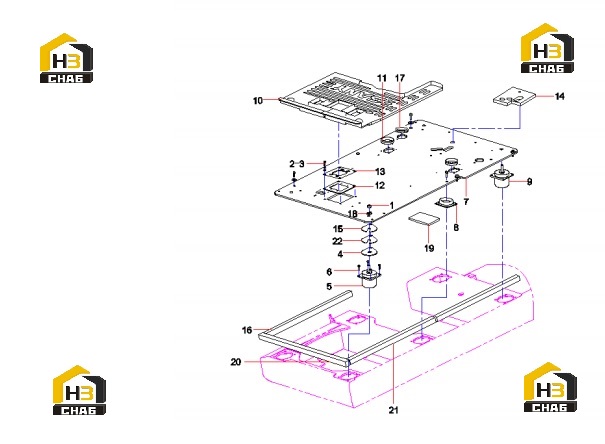

Пол кабины 12777161

← Комплектующие левого подлокотника 60204189 Трубопровод пилотный 12757278 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Nut

Каталожный номер:A210307000028

Комплект:4

Примечание:

№ на схеме:2

Наименование:washer

Каталожный номер:A210491000120

Комплект:8

Примечание:

№ на схеме:3

Наименование:Bolt M10x20 GB5783 10.9

Каталожный номер:A210111000012

Комплект:8

Примечание:

№ на схеме:4

Наименование:Cushion board

Каталожный номер:11546613

Комплект:4

Примечание:

№ на схеме:5

Наименование:Cab, mount

Каталожный номер:B229900000244

Комплект:2

Примечание:

№ на схеме:6

Наименование:Bolt

Каталожный номер:A210111000024

Комплект:24

Примечание:

№ на схеме:7

Наименование:Base Plate SY335C9I2K.1.5.6.1

Каталожный номер:12324425

Комплект:1

Примечание:

№ на схеме:8

Наименование:Pad, rubber

Каталожный номер:12827984

Комплект:2

Примечание:

№ на схеме:9

Наименование:Cab, support

Каталожный номер:B229900000245

Комплект:2

Примечание:

№ на схеме:10

Наименование:Floor Cushion

Каталожный номер:A820606030753

Комплект:1

Примечание:

№ на схеме:11

Наименование:protecting ring

Каталожный номер:A820606030056

Комплект:2

Примечание:

№ на схеме:12

Наименование:Gasket

Каталожный номер:11937141

Комплект:1

Примечание:

№ на схеме:13

Наименование:Plate

Каталожный номер:A810402050021

Комплект:1

Примечание:

№ на схеме:14

Наименование:Foam, seal

Каталожный номер:11935737

Комплект:1

Примечание:

№ на схеме:15

Наименование:Spacer

Каталожный номер:11593942

Комплект:4

Примечание:

№ на схеме:16

Наименование:Cab, seal

Каталожный номер:12385099

Комплект:1

Примечание:

№ на схеме:17

Наименование:protecting ring

Каталожный номер:A820606030059

Комплект:1

Примечание:

№ на схеме:18

Наименование:High-strength steel washer

Каталожный номер:A210491000118

Комплект:4

Примечание:

№ на схеме:19

Наименование:Back sponge

Каталожный номер:A820699000215

Комплект:1

Примечание:

№ на схеме:20

Наименование:Cab, seal

Каталожный номер:12768939

Комплект:1

Примечание:

№ на схеме:21

Наименование:Cab, seal

Каталожный номер:12768943

Комплект:2

Примечание:

№ на схеме:22

Наименование:Cab, shim

Каталожный номер:11594064

Комплект:4

Примечание:
