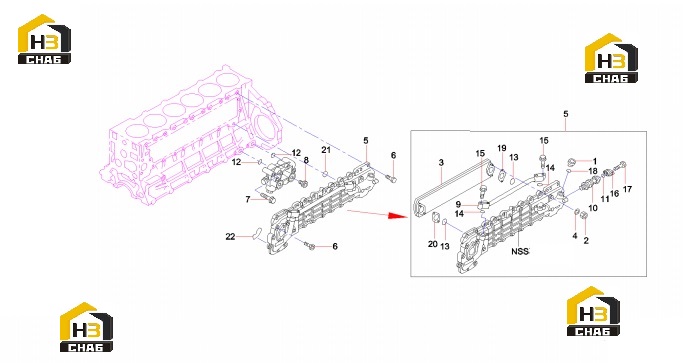

Маслоохладитель 60046503

← Трубки топливные 60046501 Кронштейн фильтра 60046503 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Plug

Каталожный номер:B229900004656

Комплект:1

Примечание:

№ на схеме:2

Наименование:Nut 113219-3240 M10 flange

Каталожный номер:B229900004809

Комплект:4

Примечание:

№ на схеме:3

Наименование:Cooler, Oil

Каталожный номер:B220700000033

Комплект:1

Примечание:

№ на схеме:4

Наименование:Washer

Каталожный номер:B229900004621

Комплект:4

Примечание:

№ на схеме:5

Наименование:Cooler rack of engine oil assembly

Каталожный номер:B229900005125

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt M8x22

Каталожный номер:B229900004873

Комплект:24

Примечание:

№ на схеме:7

Наименование:Bolt 028151-0900 M10x90 flange

Каталожный номер:B229900004892

Комплект:4

Примечание:

№ на схеме:8

Наименование:Plug

Каталожный номер:B229900004660

Комплект:2

Примечание:

№ на схеме:9

Наименование:Pipe

Каталожный номер:B229900004296

Комплект:1

Примечание:

№ на схеме:10

Наименование:Regulator, Temperature

Каталожный номер:B229900004474

Комплект:1

Примечание:

№ на схеме:11

Наименование:Washer

Каталожный номер:B229900004605

Комплект:1

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:B229900004607

Комплект:2

Примечание:

№ на схеме:13

Наименование:Shim

Каталожный номер:B229900004564

Комплект:2

Примечание:

№ на схеме:14

Наименование:Spacer

Каталожный номер:B229900004527

Комплект:2

Примечание:

№ на схеме:15

Наименование:Bolt 028050-8300 M8x30 flange

Каталожный номер:B229900004853

Комплект:4

Примечание:

№ на схеме:16

Наименование:Connecting plug

Каталожный номер:B229900004374

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt 028050-8160 M8x16 flange

Каталожный номер:B229900004850

Комплект:2

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:B229900004602

Комплект:1

Примечание:

№ на схеме:19

Наименование:Spacer

Каталожный номер:B229900004545

Комплект:1

Примечание:

№ на схеме:20

Наименование:Spacer

Каталожный номер:B229900004563

Комплект:1

Примечание:

№ на схеме:21

Наименование:Washer

Каталожный номер:B229900004609

Комплект:1

Примечание:

№ на схеме:22

Наименование:Washer

Каталожный номер:B229900004604

Комплект:1

Примечание:
