Комплектующие лобового стекла 61020327

Комплектующие лобового стекла 61020327

← Люк кабины a229900009424 Узел воздуховода 61019352 →

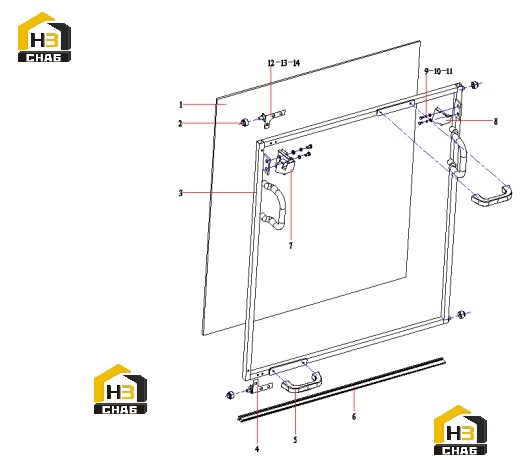

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Glass, upper
Каталожный номер:A230300000100
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Pulley
Каталожный номер:60076070
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Front Window Frame EMC0502.13
Каталожный номер:A229900003403
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Plate,lower
Каталожный номер:61019388
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Handle,window,front
Каталожный номер:A229900009417
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Front Side Up-Move Window
Каталожный номер:A230105000107
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Front Window Lock Assy.
Каталожный номер:A229900003763
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Lock AS,front window
Каталожный номер:61019389
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Bolt M8x16 GB5783 10.9
Каталожный номер:A210111000342
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Washer 8 GB93
Каталожный номер:24000511
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Washer 8 GB96.1
Каталожный номер:60060565
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Plate,upper
Каталожный номер:61019390
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Bolt
Каталожный номер:A210111000079
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Washer 6 GB96.1
Каталожный номер:60238783
Комплект:6
Примечание:
