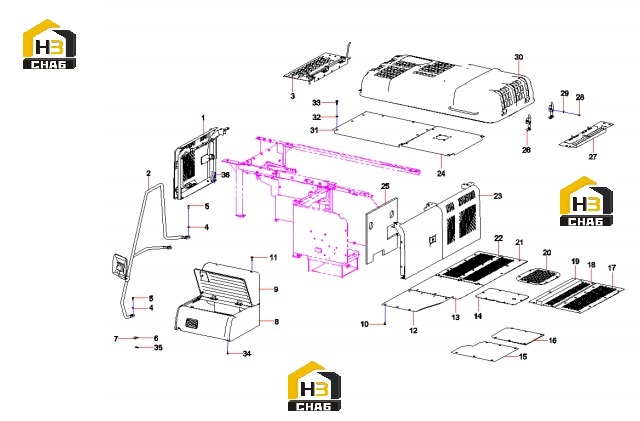

Комплектующие кузова экскаватора 12739185

← Сапун 60129702 Каркас кузова 12739185 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Right Door Assy. SY335C9H.1.6.3

Каталожный номер:12855224

Комплект:1

Примечание:

№ на схеме:2

Наименование:hand rail

Каталожный номер:14099806

Комплект:1

Примечание:

№ на схеме:3

Наименование:Right upper rear

Каталожный номер:10123768

Комплект:1

Примечание:

№ на схеме:4

Наименование:Washer 12 GB1230

Каталожный номер:60262513

Комплект:6

Примечание:

№ на схеме:5

Наименование:Bolt M12x40 GB5783 10.9

Каталожный номер:60262509

Комплект:6

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:A820101210711

Комплект:2

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:12006405

Комплект:2

Примечание:

№ на схеме:8

Наименование:Battery Box Assy SY300E.1.6.10

Каталожный номер:12909447

Комплект:1

Примечание:

№ на схеме:9

Наименование:Trim cover SY300E.1.6.11

Каталожный номер:12909452

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bolt

Каталожный номер:A210111000202

Комплект:52

Примечание:

№ на схеме:11

Наименование:Bolt M12x25 GB5783 10.9

Каталожный номер:60262507

Комплект:61

Примечание:

№ на схеме:12

Наименование:Bottom covered plate of fuel tank

Каталожный номер:13586505

Комплект:1

Примечание:

№ на схеме:13

Наименование:Bottom cover plate of hydraulic oil

Каталожный номер:13576737

Комплект:1

Примечание:

№ на схеме:14

Наименование:Main valve seat cover plate

Каталожный номер:13576739

Комплект:1

Примечание:

№ на схеме:15

Наименование:cab bottom cover

Каталожный номер:13576734

Комплект:1

Примечание:

№ на схеме:16

Наименование:back cover plate(M)

Каталожный номер:13576733

Комплект:1

Примечание:

№ на схеме:17

Наименование:Back cover plate(L)

Каталожный номер:13423728

Комплект:1

Примечание:

№ на схеме:18

Наименование:Middle cover plate(L)

Каталожный номер:13423729

Комплект:1

Примечание:

№ на схеме:19

Наименование:Sponge

Каталожный номер:13705616

Комплект:1

Примечание:

№ на схеме:20

Наименование:Bottom Cover Plate of

Каталожный номер:10179546

Комплект:1

Примечание:

№ на схеме:21

Наименование:Right rear bottom cover

Каталожный номер:A810502012251

Комплект:1

Примечание:

№ на схеме:22

Наименование:Right rear bottom cover

Каталожный номер:A820101342509

Комплект:1

Примечание:

№ на схеме:23

Наименование:left door assy SY305C9I2K.1.6.12

Каталожный номер:12697690

Комплект:1

Примечание:

№ на схеме:24

Наименование:Air filter plate SY305C9I2K.1.6.13

Каталожный номер:12697699

Комплект:1

Примечание:

№ на схеме:25

Наименование:sponge

Каталожный номер:12855576

Комплект:1

Примечание:

№ на схеме:26

Наименование:Machine shed lock assembly

Каталожный номер:A222200000065

Комплект:2

Примечание:

№ на схеме:27

Наименование:Left upper rear

Каталожный номер:A810502012207

Комплект:1

Примечание:

№ на схеме:28

Наименование:Bolt M8x20 GB5783 10.9

Каталожный номер:60262506

Комплект:8

Примечание:

№ на схеме:29

Наименование:Washer 8 GB96.1

Каталожный номер:60262510

Комплект:8

Примечание:

№ на схеме:30

Наименование:Bonnet Assy. SY335C8I2K.1.6.6A

Каталожный номер:11256386

Комплект:1

Примечание:

№ на схеме:31

Наименование:Middle(B) plate

Каталожный номер:11945259

Комплект:1

Примечание:

№ на схеме:32

Наименование:Washer 12 GB96.1

Каталожный номер:60262511

Комплект:95

Примечание:

№ на схеме:33

Наименование:Bolt M12x30 GB5783 10.9

Каталожный номер:60262508

Комплект:34

Примечание:

№ на схеме:34

Наименование:Bolt

Каталожный номер:A210111000204

Комплект:4

Примечание:

№ на схеме:35

Наименование:Washer

Каталожный номер:12006404

Комплект:2

Примечание:

№ на схеме:36

Наименование:Bolt M12x25 GB5783 10.9

Каталожный номер:A210111000101

Комплект:10

Примечание:
