Комплектующие клапана pvd8pc6008 60170604 (часть 1)

← Клапан контрольно-регулирующий pvd8pc6008 60170604 Комплектующие клапана pvd8pc6008 60170604 (часть 2) →

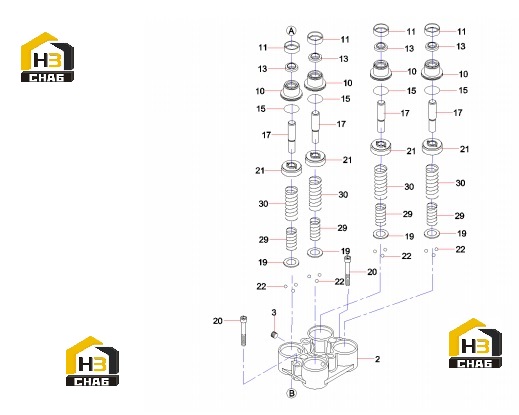

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:2

Наименование:Valve

Каталожный номер:60237072

Комплект:1

Примечание:

№ на схеме:3

Наименование:Screw, set

Каталожный номер:60008728

Комплект:1

Примечание:

№ на схеме:10

Наименование:Plug

Каталожный номер:60163768

Комплект:4

Примечание:

№ на схеме:11

Наименование:Cover

Каталожный номер:60008754

Комплект:4

Примечание:

№ на схеме:13

Наименование:Ring, dust

Каталожный номер:60163771

Комплект:4

Примечание:

№ на схеме:15

Наименование:O-ring

Каталожный номер:60038720

Комплект:4

Примечание:

№ на схеме:17

Наименование:Rod

Каталожный номер:60273527

Комплект:4

Примечание:

№ на схеме:19

Наименование:Seat, spring

Каталожный номер:60008756

Комплект:4

Примечание:

№ на схеме:20

Наименование:Screw, socket head

Каталожный номер:60038563

Комплект:2

Примечание:

№ на схеме:21

Наименование:Piston

Каталожный номер:60008803

Комплект:4

Примечание:

№ на схеме:22

Наименование:Ball, steel

Каталожный номер:60237077

Комплект:12

Примечание:

№ на схеме:29

Наименование:Spring

Каталожный номер:60008766

Комплект:4

Примечание:

№ на схеме:30

Наименование:Spring

Каталожный номер:60008767

Комплект:4

Примечание:
