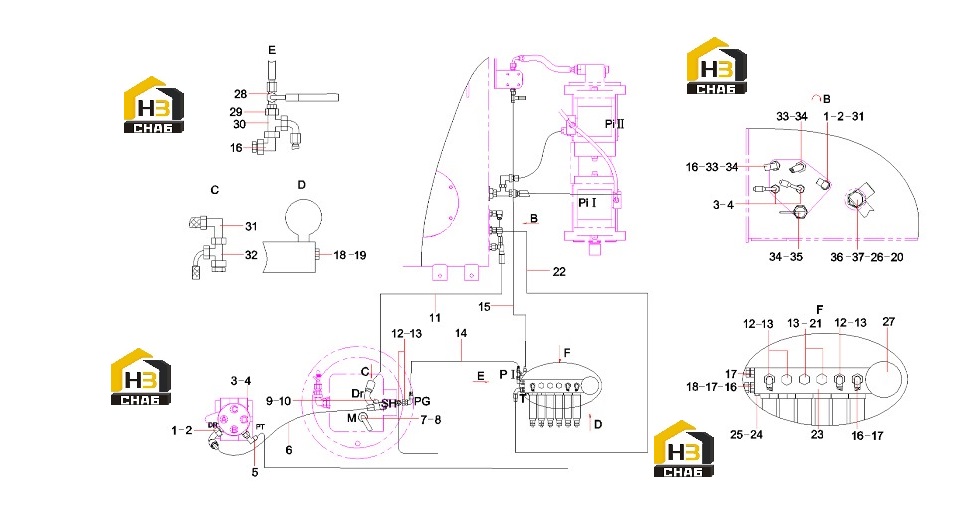

Трубопровод электромагнитного клапана sy335c9i2 12757265

← Клапан пилотный b220401001302 Клапан электромагнитный 60136331 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Connector

Каталожный номер:A820205000836

Комплект:2

Примечание:

№ на схеме:2

Наименование:O-ring

Каталожный номер:A229900001581

Комплект:2

Примечание:

№ на схеме:3

Наименование:Connector

Каталожный номер:A820205000839

Комплект:3

Примечание:

№ на схеме:4

Наименование:O-ring 10.9x2.3(JISB2401)

Каталожный номер:-

Комплект:3

Примечание:Modification or other

№ на схеме:5

Наименование:Rubber hose

Каталожный номер:60000307

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hose,rubber

Каталожный номер:21030631

Комплект:1

Примечание:

№ на схеме:7

Наименование:Connector

Каталожный номер:A820205000945

Комплект:1

Примечание:

№ на схеме:8

Наименование:O-ring 28.7x3.5JISB2401

Каталожный номер:B230101000050

Комплект:1

Примечание:

№ на схеме:9

Наименование:Connector

Каталожный номер:A820205000962

Комплект:1

Примечание:

№ на схеме:10

Наименование:O-ring 17.8x2.4JISB2401

Каталожный номер:B230101000090

Комплект:1

Примечание:

№ на схеме:11

Наименование:Hose, rubber

Каталожный номер:B230103000975

Комплект:1

Примечание:

№ на схеме:12

Наименование:Connector

Каталожный номер:A820205000940

Комплект:5

Примечание:

№ на схеме:13

Наименование:O-ring

Каталожный номер:B230101000047

Комплект:9

Примечание:

№ на схеме:14

Наименование:Hydraulic Hose Assembly

Каталожный номер:B230103001258

Комплект:1

Примечание:

№ на схеме:15

Наименование:Hose, rubber

Каталожный номер:B230103001022

Комплект:1

Примечание:

№ на схеме:16

Наименование:Fitting, Elbow

Каталожный номер:B210780000024

Комплект:4

Примечание:

№ на схеме:17

Наименование:Connector

Каталожный номер:A820205000961

Комплект:3

Примечание:

№ на схеме:18

Наименование:O-ring 13.8x2.4JISB2401

Каталожный номер:B230101000049

Комплект:1

Примечание:

№ на схеме:19

Наименование:Plug

Каталожный номер:A820205000947

Комплект:1

Примечание:

№ на схеме:20

Наименование:Fitting, Elbow

Каталожный номер:B210780000028

Комплект:2

Примечание:

№ на схеме:21

Наименование:Plug

Каталожный номер:A820205001771

Комплект:2

Примечание:

№ на схеме:22

Наименование:Rubber Hose

Каталожный номер:B230103004375

Комплект:1

Примечание:

№ на схеме:23

Наименование:Valve GP, solenoid, directional

Каталожный номер:60136331

Комплект:1

Примечание:

№ на схеме:24

Наименование:Screw M10x70GB70.1 10.9

Каталожный номер:A210204000345

Комплект:2

Примечание:

№ на схеме:25

Наименование:Washer

Каталожный номер:24000637

Комплект:2

Примечание:

№ на схеме:26

Наименование:Connector, pipe

Каталожный номер:B210780000018

Комплект:1

Примечание:

№ на схеме:27

Наименование:Diaphragm Accumulator

Каталожный номер:60265303

Комплект:1

Примечание:

№ на схеме:28

Наименование:Connector, pipe

Каталожный номер:B210780000170

Комплект:1

Примечание:

№ на схеме:29

Наименование:Connector, pipe

Каталожный номер:B210780000827

Комплект:1

Примечание:

№ на схеме:30

Наименование:Fitting, Tee

Каталожный номер:B210780000016

Комплект:1

Примечание:

№ на схеме:31

Наименование:Fitting, Elbow

Каталожный номер:B210780001310

Комплект:2

Примечание:

№ на схеме:32

Наименование:Connector, pipe

Каталожный номер:B210780001007

Комплект:1

Примечание:

№ на схеме:33

Наименование:Connector

Каталожный номер:A820205000838

Комплект:2

Примечание:

№ на схеме:34

Наименование:O-ring 16.7x3.5JISB2401

Каталожный номер:A230101000243

Комплект:3

Примечание:

№ на схеме:35

Наименование:Connector, internal

Каталожный номер:10077549

Комплект:1

Примечание:

№ на схеме:36

Наименование:Connector

Каталожный номер:A820205001144

Комплект:1

Примечание:

№ на схеме:37

Наименование:O-ring 29.4x3.1JISB2401

Каталожный номер:B230101000036

Комплект:1

Примечание:
