Соединители трубопровода sy335c9i2kh.1.4a.2 12757217

Соединители трубопровода sy335c9i2kh.1.4a.2 12757217

← Соединители трубопровода клапана sy335c9i2kh.1.4a.3 12757236 Фильтр b229900000063 →

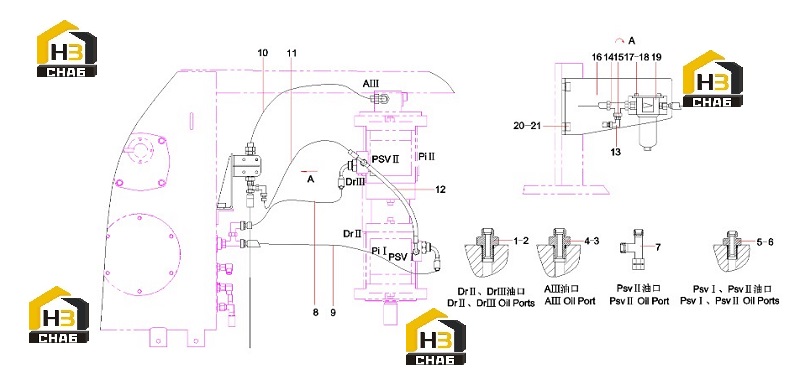

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Connector
Каталожный номер:A820205000942
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:O-ring 23.7x3.5JISB2401
Каталожный номер:B230101000356
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Connector
Каталожный номер:A820205000941
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:O-ring 17.8x2.4JISB2401
Каталожный номер:B230101000090
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Connector
Каталожный номер:A820205000940
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:O-ring
Каталожный номер:B230101000047
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Connector, pipe
Каталожный номер:B210780000170
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Hose, rubber
Каталожный номер:B230103001239
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Hose, rubber
Каталожный номер:B230103002446
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Hose, rubber
Каталожный номер:21033030
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Hose, rubber
Каталожный номер:A831213035000
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Hose, rubber
Каталожный номер:21018549
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Connector, pipe
Каталожный номер:B210780000418
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Fitting, Tee
Каталожный номер:B210780000016
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Connector, pipe
Каталожный номер:B210780000827
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Bracket, pilot filter
Каталожный номер:11213443
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Washer
Каталожный номер:24000511
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Screw M8x16GB70.1 10.9
Каталожный номер:A210204000340
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Filter, oil
Каталожный номер:B229900000063
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Screw M10x25GB70.1 10.9
Каталожный номер:23000066
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Washer
Каталожный номер:24000637
Комплект:2
Примечание:
