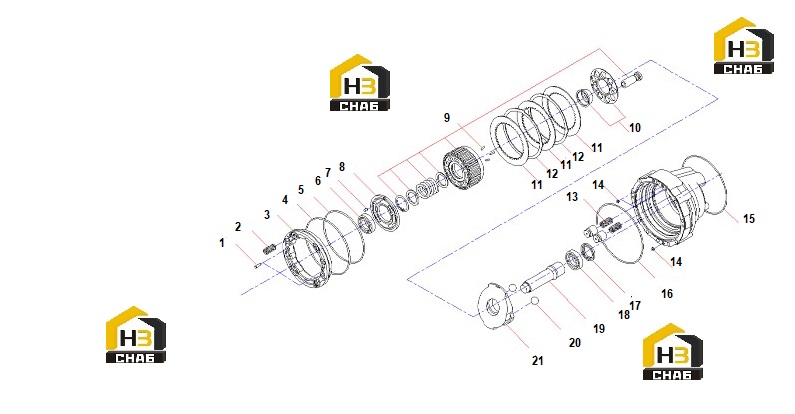

Комплектующие плунжерного мотора 60223357

← Комплектующие редуктора gt60t65b-f1h1n 12940338 Комплектующие плунжерного мотора (часть1) 60223357 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pin

Каталожный номер:60008464

Комплект:4

Примечание:

№ на схеме:2

Наименование:Spring

Каталожный номер:60008465

Комплект:8

Примечание:

№ на схеме:3

Наименование:piston brake

Каталожный номер:60311006

Комплект:1

Примечание:

№ на схеме:4

Наименование:Ring, sealing

Каталожный номер:60008475

Комплект:1

Примечание:

№ на схеме:5

Наименование:Ring, sealing

Каталожный номер:60008476

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bearing, ball

Каталожный номер:60008642

Комплект:1

Примечание:

№ на схеме:7

Наименование:pin

Каталожный номер:60311003

Комплект:1

Примечание:

№ на схеме:8

Наименование:plate valve

Каталожный номер:60311007

Комплект:1

Примечание:

№ на схеме:9

Наименование:block kit cylinder

Каталожный номер:60311011

Комплект:1

Примечание:

№ на схеме:10

Наименование:plate retainer kit

Каталожный номер:60311012

Комплект:1

Примечание:

№ на схеме:11

Наименование:Plate

Каталожный номер:B229900003189

Комплект:3

Примечание:

№ на схеме:12

Наименование:Plate

Каталожный номер:B229900003190

Комплект:2

Примечание:

№ на схеме:13

Наименование:Spring

Каталожный номер:60008467

Комплект:2

Примечание:

№ на схеме:14

Наименование:O-ring

Каталожный номер:60202326

Комплект:4

Примечание:

№ на схеме:15

Наименование:o-ring

Каталожный номер:60311008

Комплект:1

Примечание:

№ на схеме:16

Наименование:o-ring

Каталожный номер:60311525

Комплект:1

Примечание:

№ на схеме:17

Наименование:seal oil

Каталожный номер:60311005

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bearing, ball

Каталожный номер:60008641

Комплект:1

Примечание:

№ на схеме:19

Наименование:Shaft

Каталожный номер:60008647

Комплект:1

Примечание:

№ на схеме:20

Наименование:Ball, steel

Каталожный номер:60008474

Комплект:2

Примечание:

№ на схеме:21

Наименование:plate swash

Каталожный номер:60311018

Комплект:1

Примечание:
