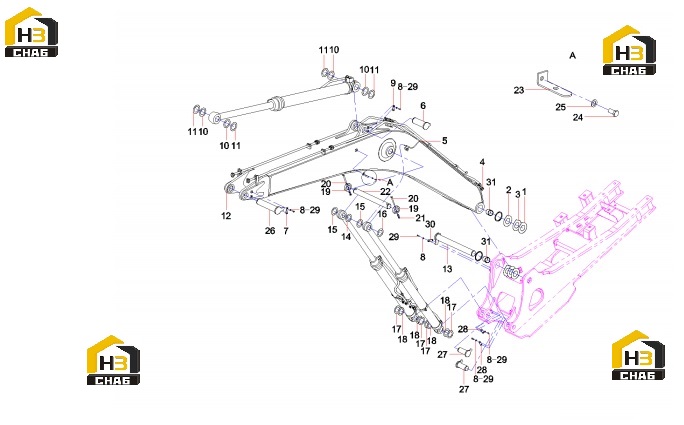

Узел стрелы 12745917

Каталожный номер:11166679

Комплект:2

Примечание:

№ на схеме:2

Каталожный номер:11078548

Комплект:4

Примечание:

№ на схеме:3

Каталожный номер:11561637

Комплект:4

Примечание:

№ на схеме:4

Наименование:Work device tube

Каталожный номер:12174692

Комплект:1

Примечание:

№ на схеме:5

Наименование:Pipeline, lubrication

Каталожный номер:12127622

Комплект:1

Примечание:

№ на схеме:6

Каталожный номер:A810303990037

Комплект:1

Примечание:

№ на схеме:7

Каталожный номер:A820101211702

Комплект:1

Примечание:

№ на схеме:8

Наименование:washer

Каталожный номер:24000642

Комплект:14

Примечание:

№ на схеме:9

Каталожный номер:A820101211710

Комплект:3

Примечание:

№ на схеме:10

Наименование:Gasket

Каталожный номер:A820102010744

Комплект:4

Примечание:

№ на схеме:11

Наименование:Shim

Каталожный номер:A820102010760

Комплект:4

Примечание:

№ на схеме:12

Наименование:Boom SY335C9I2K.3.2H

Каталожный номер:12672624

Комплект:1

Примечание:

№ на схеме:13

Каталожный номер:A810303990036

Комплект:1

Примечание:

№ на схеме:14

Каталожный номер:11078567

Комплект:2

Примечание:

№ на схеме:15

Каталожный номер:11169586

Комплект:2

Примечание:

№ на схеме:16

Каталожный номер:11166681

Комплект:2

Примечание:

№ на схеме:17

Каталожный номер:11041901

Комплект:4

Примечание:

№ на схеме:18

Каталожный номер:11112327

Комплект:4

Примечание:

№ на схеме:19

Наименование:Retainer

Каталожный номер:A820101211704

Комплект:2

Примечание:

№ на схеме:20

Наименование:Bolt M20x200 GB5782 10.9

Каталожный номер:A210110000347

Комплект:3

Примечание:

№ на схеме:21

Наименование:Nut M20 GB6170 10

Каталожный номер:A210307000029

Комплект:12

Примечание:

№ на схеме:22

Каталожный номер:A820301020537

Комплект:1

Примечание:

№ на схеме:23

Наименование:Bracket, lamp

Каталожный номер:A820101322531

Комплект:2

Примечание:

№ на схеме:24

Наименование:Bolt M16x30 GB5783 10.9

Каталожный номер:A210111000263

Комплект:2

Примечание:

№ на схеме:25

Наименование:Washer 16 GB93

Каталожный номер:24000514

Комплект:2

Примечание:

№ на схеме:26

Наименование:Pin

Каталожный номер:12740454

Комплект:1

Примечание:

№ на схеме:27

Каталожный номер:A810303990034

Комплект:2

Примечание:

№ на схеме:28

Каталожный номер:11274145

Комплект:2

Примечание:

№ на схеме:29

Наименование:Bolt M16x35 GB5783 10.9

Каталожный номер:A210111000212

Комплект:14

Примечание:

№ на схеме:30
