Трубопровод цилиндра рукояти 12261944

← Зажим трубок цилиндра ковша 11162112 Цилиндр рукояти 60011436 →

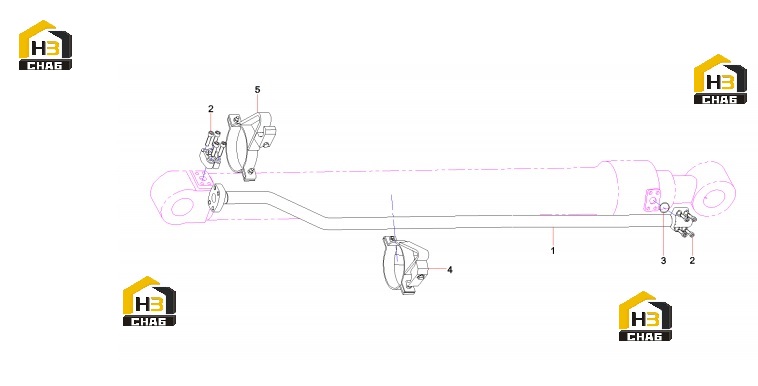

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Steel Pipe

Каталожный номер:12709045

Комплект:1

Примечание:

№ на схеме:2

Наименование:Screw M12x45 GB70.1 10.9

Каталожный номер:A210204000462

Комплект:4

Примечание:

№ на схеме:3

Наименование:O-ring

Каталожный номер:B230101000456

Комплект:1

Примечание:

№ на схеме:4

Наименование:tube clamp

Каталожный номер:12204196

Комплект:1

Примечание:

№ на схеме:5

Наименование:tube clamp

Каталожный номер:12203289

Комплект:1

Примечание:
