Соединения трубопровода распределительного клапана 12757236

Соединения трубопровода распределительного клапана 12757236

← Трубопровод распределительного клапана 12757236 Трубопровод насоса 12757217 →

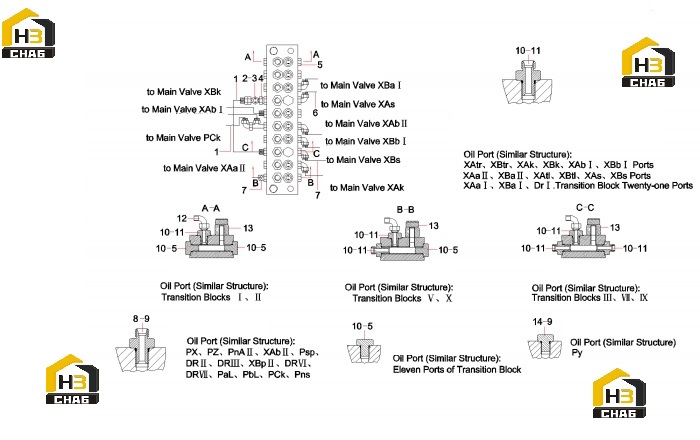

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Hose
Каталожный номер:B230103002657
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Coupler, sensor, negative flow
Каталожный номер:A820205001061
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Valve, shuttle, tee
Каталожный номер:B220400000169
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Connector, pipe
Каталожный номер:B210780001045
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Plug
Каталожный номер:A820205000947
Комплект:11
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Hose
Каталожный номер:B230103003046
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Hose, rubber
Каталожный номер:A831213035000
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Connector
Каталожный номер:A820205000940
Комплект:14
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:O-ring
Каталожный номер:B230101000047
Комплект:18
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:O-ring
Каталожный номер:B230101000049
Комплект:49
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Connector
Каталожный номер:A820205000946
Комплект:36
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Connector, pipe
Каталожный номер:B210780000418
Комплект:17
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Sensor, negative flow pressure
Каталожный номер:B240600000117
Комплект:9
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Plug
Каталожный номер:A820205001771
Комплект:1
Примечание:
