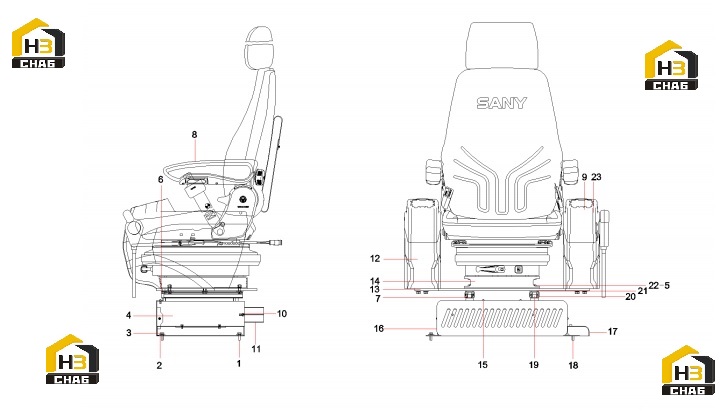

Сиденье водителя и консоли управления 12773451

← Механизм управления ходом 12076176 Механизм регулировки сиденья b229900000265 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt M8x16 GB5783 10.9 grade

Каталожный номер:A210111000342

Комплект:4

Примечание:

№ на схеме:2

Наименование:Washer 8 GB96.1

Каталожный номер:60060565

Комплект:10

Примечание:

№ на схеме:3

Наименование:Bolt M10x16 GB5783 10.9

Каталожный номер:A210111000195

Комплект:8

Примечание:

№ на схеме:4

Наименование:Bracket, lower base, seat

Каталожный номер:10428097

Комплект:1

Примечание:

№ на схеме:5

Наименование:Screw M8x30 GB70.1 10.9

Каталожный номер:24000431

Комплект:4

Примечание:

№ на схеме:6

Наименование:Washer 10 GB97.1

Каталожный номер:24000637

Комплект:8

Примечание:

№ на схеме:7

Наименование:Guide rail, seat, right

Каталожный номер:60033517

Комплект:1

Примечание:

№ на схеме:8

Наименование:Seat, cab, mechanical suspension

Каталожный номер:B229900000265

Комплект:1

Примечание:

№ на схеме:9

Наименование:Panel, control

Каталожный номер:B249900001447

Комплект:1

Примечание:

№ на схеме:10

Наименование:Washer 6 GB97.1

Каталожный номер:24000632

Комплект:8

Примечание:

№ на схеме:11

Наименование:Flange, coupling, air duct

Каталожный номер:10241175

Комплект:1

Примечание:

№ на схеме:12

Наименование:Armrest GP, right

Каталожный номер:60204190

Комплект:1

Примечание:

№ на схеме:13

Наименование:Plate, supporting

Каталожный номер:10115283

Комплект:1

Примечание:

№ на схеме:14

Наименование:Bracket, upper base, seat

Каталожный номер:10115295

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bolt M8x20 GB5783 10.9

Каталожный номер:A210111000343

Комплект:4

Примечание:

№ на схеме:16

Наименование:Cover, seat bracket, front

Каталожный номер:10140450

Комплект:1

Примечание:

№ на схеме:17

Наименование:Hood, outer

Каталожный номер:10344193

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bolt

Каталожный номер:A210111000079

Комплект:8

Примечание:

№ на схеме:19

Наименование:Guide rail, seat, left

Каталожный номер:60033205

Комплект:1

Примечание:

№ на схеме:20

Наименование:Pull rod, seat

Каталожный номер:B229900000494

Комплект:1

Примечание:

№ на схеме:21

Наименование:Adjuster, guide rail, seat

Каталожный номер:10130346

Комплект:4

Примечание:

№ на схеме:22

Наименование:Nut M8 GB6170

Каталожный номер:A210307000012

Комплект:4

Примечание:

№ на схеме:23

Наименование:Armrest AS, left

Каталожный номер:60204189

Комплект:1

Примечание:
