Крепление левой двери 12697690

Крепление левой двери 12697690

← Крышка кузова задняя нижняя левая a810502015199 Крышка кузова задняя верхняя левая a810502012207 →

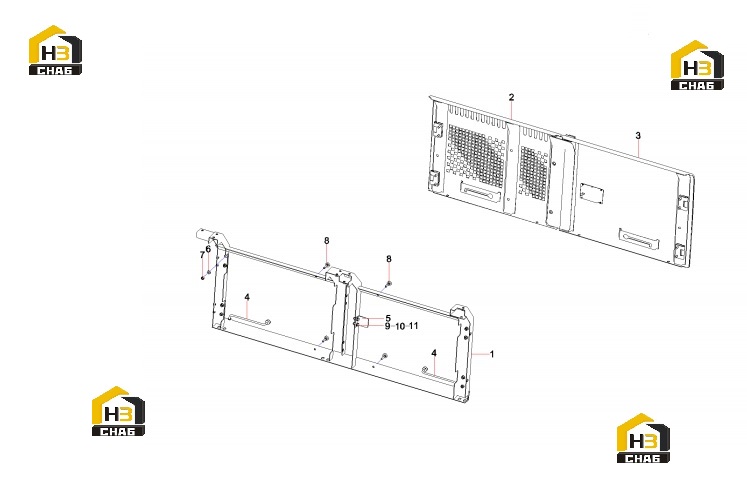

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Left door mounting
Каталожный номер:12697697
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Door
Каталожный номер:12677108
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Door
Каталожный номер:12672960
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Catch
Каталожный номер:12196084
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Plate, locking
Каталожный номер:12669838
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Washer 12 GB97.1
Каталожный номер:A210405000001
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Nut M12 GB6170
Каталожный номер:A210307000001
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Setscrew
Каталожный номер:A810502019056
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Gasket
Каталожный номер:12669836
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Gasket
Каталожный номер:12669837
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Bolt M12x30 GB5783
Каталожный номер:A210111000038
Комплект:2
Примечание:
